Reservedel til dør på container nr. 5 – Bearing Bracket Outer S

Hvad er Bearing Bracket Outer S for transportcontainer?

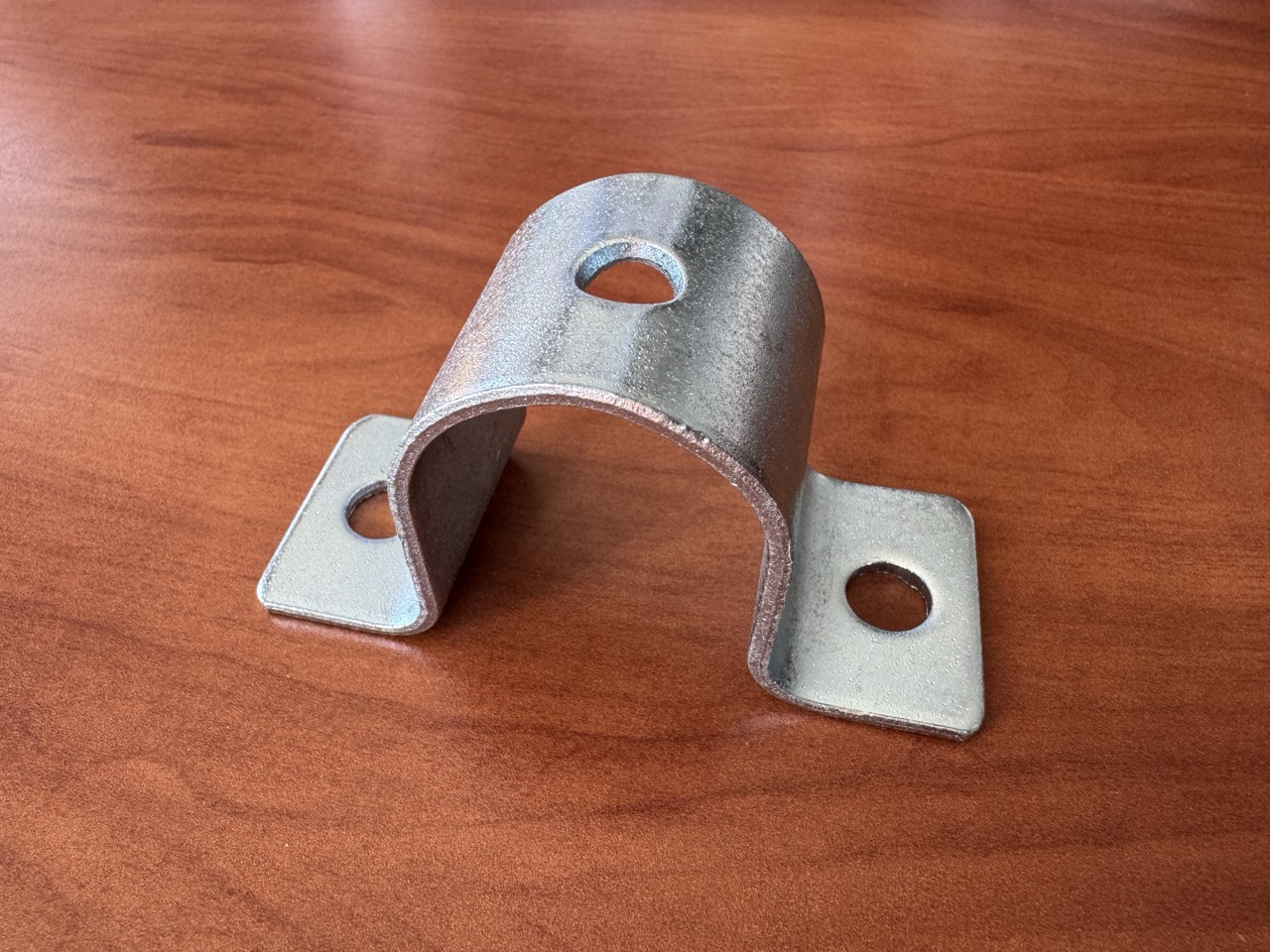

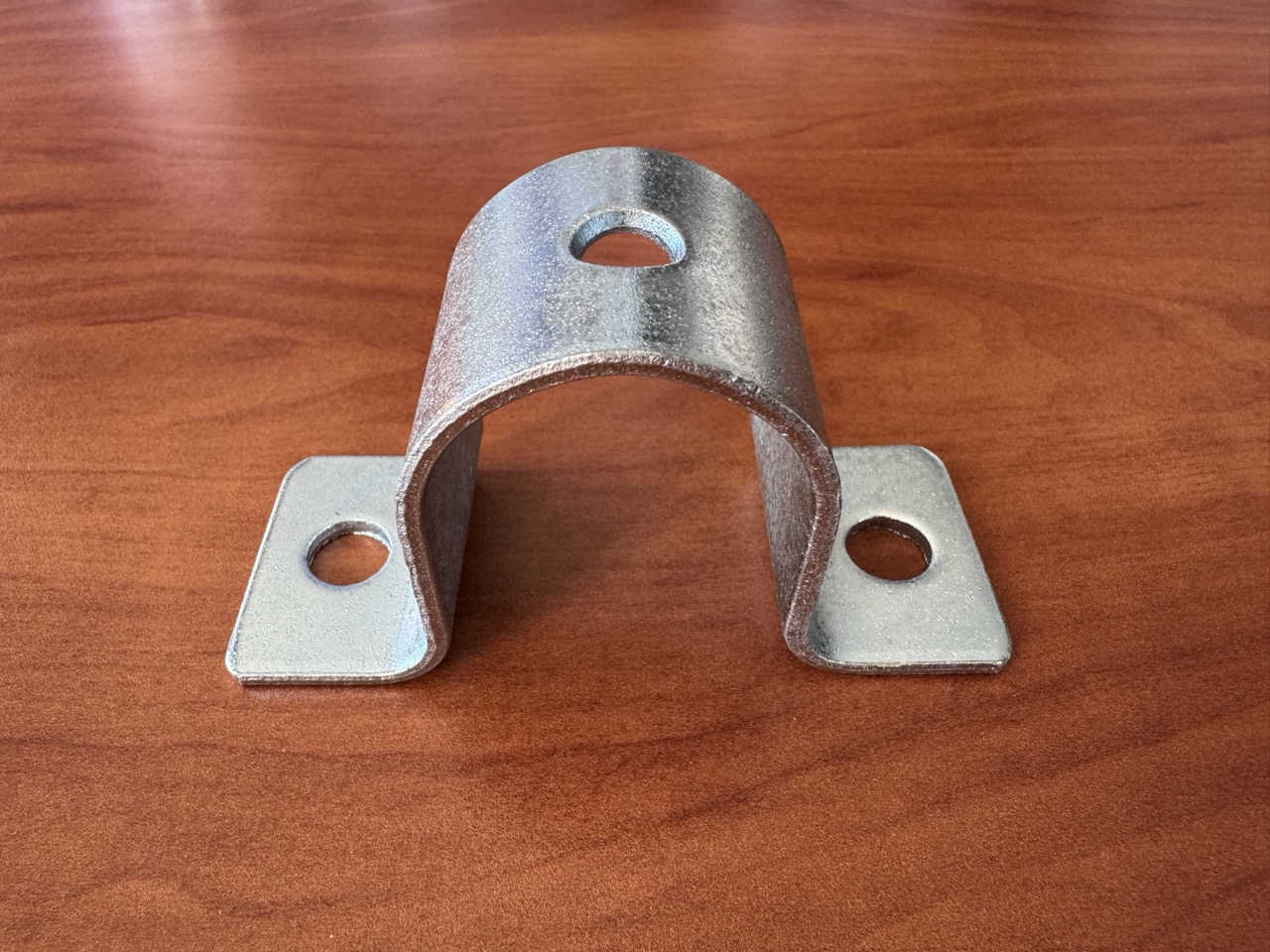

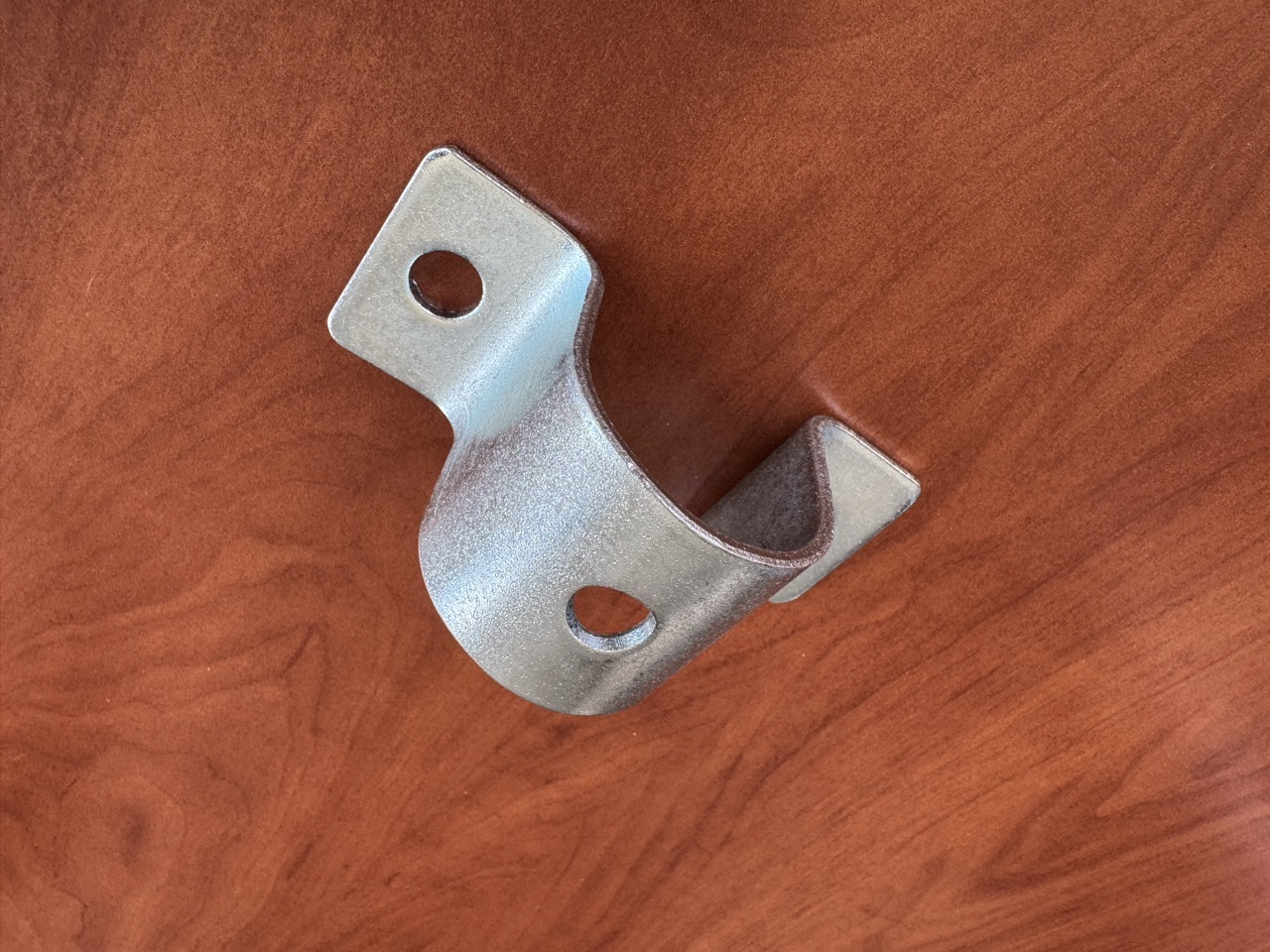

Reservedel Bearing Bracket Outer S er en specialiseret stålkomponent, der bruges til at sikre korrekt funktion af dørene på standard‑ISO transportcontainere. På engelsk findes den under navne som Shipping Container Bearing Bracket Outer Small, Locking Bar Guide eller blot Small Outer Bearing Bracket. Den danske ækvivalent er “ydre løsehold lille” eller “vejledningsholder for låsestang (lille)”.

Komponentens betydning:

• Fungerer som ydre støtte og vejledningspunkt for den vertikale låsestang på containerens dør.
• Muliggør glat roterende bevægelse af stangen ved lukning eller åbning af døren.
• Er fremstillet af galvaniseret konstruktionsstål (fx Q235B eller SS400), hvilket giver høj korrosions‑ og slidstyrke.
• I kombination med den indre holder og det plastiske split bush danner den et samlet system, der minimerer friktion og beskytter både stålstangen og selve holderen mod overdreven slitage og skader.

Kort forklaring af navnet:

• Udskiftningsdel: Produktet er beregnet til udskiftning af en slidt eller beskadiget del.
• Bearing Bracket: Holder, der bærer akslen (i dette tilfælde låsestangen).
• Outer: Placeret på ydersiden af containerens dør.
• S (Small): “Lille”, angiver størrelse og placering mellem de større holdere.
• Transportcontainer: Standardiseret enhed til multimodal transport.

Funktionel rolle i låsesystemet for containerens dør

Døren på en transportcontainer er en kompleks samling, der skal modstå ekstreme belastninger, klimatiske påvirkninger og samtidig sikre lasten. En central del af denne samling er vertikale låsestænger (locking bars), som ved rotation låser og låser døren op.

Skema for låsestangens samling:

Driftsprincip:
Når døren håndteres (drejning af håndtaget), roterer låsestangen i de løsehold, som den er monteret i. Den afgørende komponent er det delte plastbøsning (split bush) – den omslutter låsestangen i holderen og sikrer glat bevægelse uden metal‑mod‑metal friktion, hvilket forhindrer fastklemning og forlænger mekanismens levetid.

Konfiguration af låsestænger:

• Hver stang er fastgjort i mindst fire punkter: to store holdere (L) – øverst og nederst, samt to eller flere små holdere (S) – imellem dem.

Anatomi, varianter og tekniske specifikationer

Varianter:

(Dimensioner og vægte kan variere efter producent; verificer altid kompatibilitet med den konkrete container.)

Materiale og overfladebehandling:

• Konstruktionsstål Q235B/SS400: Giver styrke og modstand mod stød samt langvarig belastning.
• Galvanisering (HDG): Beskyttelse mod korrosion og aggressivt havmiljø.
• Split Bush (split bush): Selvsmørende plast (Nylatron, PA6), modstandsdygtig over for slid, UV‑stråling, kemikalier og temperaturudsving.

Standarder og kompatibilitet:

• Alle holdere skal overholde ISO 6346 (identifikation og mærkning af containere) og ISO 1496 (konstruktionskrav). Brug af ikke‑certificerede dele kan medføre tab af CSC‑certifikatets gyldighed.

Betydning for integriteten, sikkerheden og funktionaliteten af containeren

Uundværlig del af dørsikkerheden:

• En fejl i holderen kan føre til, at låsestangen løsner eller fastklemmer, hvilket kompromitterer låsningen og lastens sikkerhed.
• Under sø- eller jernbanetransport kan en dårligt sikret stang forårsage utilsigtet døråbning, tab af indhold eller fare for personale.

Konsekvenser ved fejl:

• Ulåst stang = uvirkende låseklodser = risiko for tyveri eller utilsigtet åbning.
• Dårligt justerede døre = utætheder, vand‑, støv‑, skadedyrs‑ og varens skade.
• Overdreven friktion på grund af slid = ekstra arbejde for operatøren, risiko for personskade.

Mest almindelige fejl, slid og inspektion

Typiske skadetyper:

• Bøjning/hul: Ofte ved håndtering med gaffeltruck eller ufaglig behandling.
• Brud/knæk: Materialetræthed eller kraftig påvirkning.
• Løshed: Vibrationer under transport kan løsne skruer, hvilket udvider huller og forårsager yderligere skader.
• Korrosion: Skader på galvaniseret overflade (fx ridser) fører til hurtig rustdannelse.
• Fastklemning: Manglende eller beskadiget plastbøsning kan få stangen til at klemme i holderen, så døren ikke kan åbnes.

Symptomer på dårlig tilstand:

• Overdreven kraft kræves ved drejning af dørhåndtaget.
• Hørbare knirken, gnidning eller brudlyde.
• Stangen hælder eller er ude af akse.
• Synlige revner, deformation, rust eller manglende dele.

Anbefaling:
Forebyggende inspektion af holdere og bøsninger er en del af hver periodisk containerinspektion i henhold til CSC‑mærkets krav.

Vedligeholdelse, reparation og udskiftning

Vedligeholdelses‑ og udskiftningsprocedure:

1. Inspektion: Visuel gennemgang af alle holdere ved hver containerhåndtering; bekræft glat bevægelse af låsestangen.
2. Efterspænding: Stram løse skruer i henhold til producentens specificerede moment.
3. Retopretning: Let bøjet holder kan forsigtigt rettes, men ved større skade skal den udskiftes.
4. Smøring: Hvis plastbøsningen er intakt, påfør smøremiddel beregnet til plast/metal.
5. Udskiftning:
   • Demontering af den indre holder og skruer.
   • Fjernelse af den beskadigede ydre holder og bøsning.
   • Rensning af dørens overflade.
   • Installation af ny bøsning (split bush) omkring stangen.
   • Montering af ny ydre holder og fastgørelse med nye skruer gennem dørpanelet og den indre holder.

Bemærk: Brug kun certificerede dele, der opfylder ISO‑standarderne – uautoriserede eftermarkedsdele kan føre til mekanisk svigt, tab af garanti og tab af certificering.

Tabel – Samlede tekniske data

Konklusion

Bearing Bracket Outer S er en lille, men helt afgørende komponent i dørsystemet for transportcontainere. Den sikrer, at låsestangen fungerer pålideligt gennem tusindvis af cyklusser, beskytter døren mod skader, forlænger levetiden og garanterer både sikkerhed og tæthed i de krævende forhold, som global logistik stiller. Regelmæssig vedligeholdelse, brug af kvalitets‑udskiftningsdele og rettidig udskiftning af slidte holdere er grundlæggende for sikker og effektiv drift af enhver transportcontainer.

Katalognummer: HZ000065

Pris og fragt

Prisen er angivet per stykke uden fragt. Mulighed for levering med fragtservice eller afhentning i vores lokaler i Třebíč, Tjekkiet. Fragtpris afhænger af bestilt antal og destination. Vi sender kun inden for Europa.

Ved interesse, send venligst en forespørgsel inklusiv ønsket antal enheder via formularen nedenfor.
Angiv altid telefonnummer, land, by + postnummer for levering, så vi kan beregne fragtprisen.
Vi sender dig en komplet prisoversigt inklusive fragt.

Vi tilbyder alle udskiftningsdele til skibscontainere. Reservedele er på lager og kan sendes med det samme. Større mængder kan leveres efter forespørgsel.

Alle oplysninger, tjenester og priser kan variere. Prislister er vejledende; fakturering sker efter faktiske forhold.
