Гумове ущільнення під деталями відкривання морського контейнера
Морські контейнери спроектовані так, щоб витримувати найсуворіші умови на морі та на суші – вологість, солону воду, екстремальні температури та грубе поводження. Хоча більшість людей при забезпеченні водонепроникності зосереджуються на головному периметральному гумовому ущільненні дверей, ключову роль також відіграють непомітні гумові ущільнювальні прокладки, розміщені безпосередньо під металевими елементами механізму відкривання (запорами, ручками та петлями).
У цій статті ми детально розглянемо, яку функцію виконують ці гумові прокладки, які типи існують, як розпізнати їх зношення та як виконати їх заміну.
Чому гумові прокладки під фурнітурою контейнера є важливими?
Механізм відкривання морського контейнера складається з ряду сталевих компонентів – обертових стрижнів, підшипникових корпусів, важільних ручок та засувів, які прикручені безпосередньо до профільованих металевих дверей. Без використання якісного ущільнення під цими монтажними елементами виникали б негайні конструкційні проблеми.
1. Запобігання протіканню та проникненню вологи
Кожне просвердлене місце для гвинта чи заклепки становить потенційний шлях для проникнення води. Гумова прокладка діє як герметичний бар’єр, який при стисненні заповнює мікропроміжки між металевою п’ятою фурнітури та лакованим металом воріт. Цим захищає вантаж клієнта від вологи, появи плісняви та корозії зсередини.
2. Захист від гальванічної корозії та механічного стирання
При відкриванні дверей та під час транспортування (вібрації на транспорті чи кораблі) відбуваються незначні зміщення між фурнітурою та поверхнею воріт. Прокладка:
- Запобігає прямому стиранню захисного лаку та цинкового шару металу.
- Поглинає вібрації та удари.
- Перериває прямий контакт між різними типами металів (якщо використовуються нержавіючі чи іншим способом оброблені гвинти).
Типологія та огляд розмірів ущільнювальних прокладок

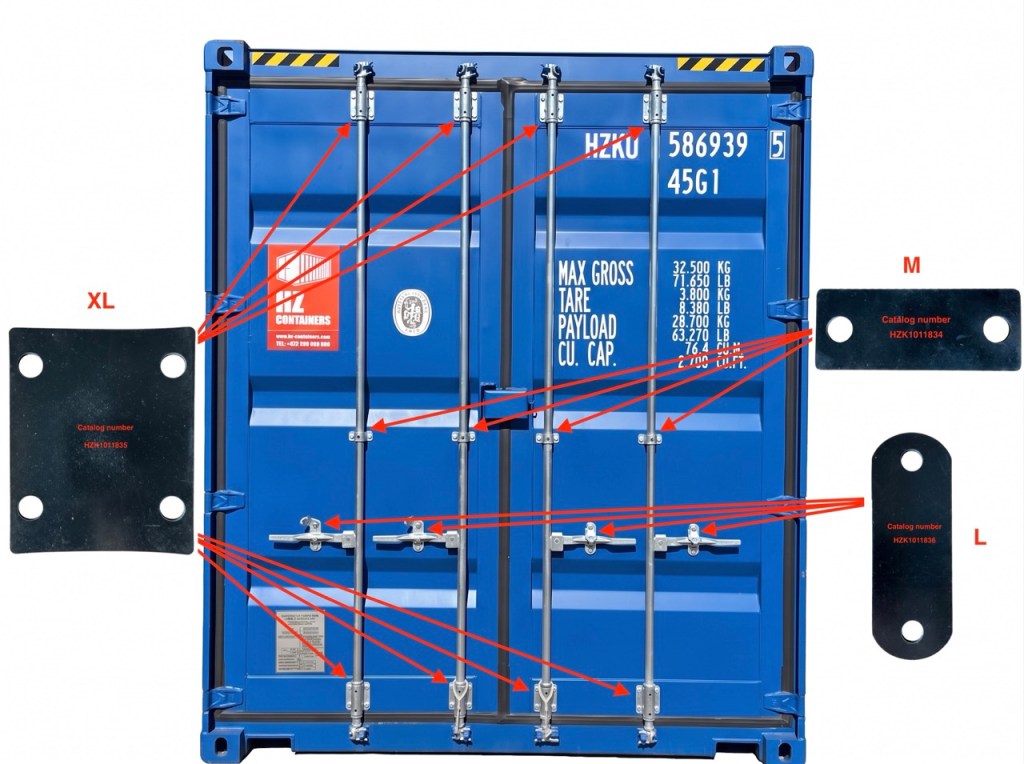

На воротах стандартного ISO контейнера (20′, 40′, High Cube) зустрічається кілька видів прокладок залежно від того, під якою конкретною деталлю механізму відкривання вони знаходяться.
Залежно від конструктивного розміщення розрізняємо три основні розміри та форми прокладок:
Оглядові позначення прокладок фурнітури (згідно з каталогом)
| Тип / Розмір | Каталожний номер (приклад) | Розміщення на воротах контейнера | Головна функція |
|---|---|---|---|
| Тип XL (квадратна / широка прокладка) | HZK1011835 | Розміщення обертових стрижнів (верхні та нижні підшипникові корпуси). | Розподіл тиску у високо навантажених кінцевих кріпленнях стрижнів. |
| Тип M (вузька прямокутна прокладка) | HZK1011834 | Середні затискачі / напрямні обертових стрижнів. | Ущільнення середніх напрямних затискачів стрижня в площині воріт. |
| Тип L (заокруглена прокладка з двома отворами) | HZK1011836 | Пояси та засуви відкриваючих важелів (дверних ручок). | Ущільнення під основою закриваючого важеля та його запобіжника. |
З якого матеріалу виготовляється ущільнення?
Щоб прокладки витримували багаторічну експлуатацію в екстремальному середовищі (від морозів до тропічного сонця), їх виготовляють переважно зі спеціальних синтетичних каучуків:
- EPDM (етилен-пропілен-дієновий каучук): Найчастіше використовуваний матеріал. Вирізняється відмінною стійкістю до УФ-випромінювання, озону, атмосферних впливів та старіння. Залишається еластичним навіть при морозах до -40 °C.
- Неопрен / NBR: Використовується у випадках, коли потрібна вища стійкість до олив, хімікатів або підвищеного механічного навантаження на зсув.
Коли настав час для заміни гумових прокладок під фурнітурою?
Зношене або потріскане ущільнення можна розпізнати за кількома чіткими ознаками:
- Видимі тріщини та кришення гуми: Вплив УФ-випромінювання та часу призводить до втрати пружності, твердіння та початку розтріскування по периметру прокладки.
- Сліди іржі навколо гвинтів: Якщо під металевою п’ятою фурнітури стікає іржава вода, це означає, що вода вже проникає під прокладку та руйнує метал воріт.
- Зволоження всередині контейнера: Якщо ви знаходите краплі води на внутрішній стороні дверей у місцях, де зовні прикручені стрижні чи важелі.
- Ослаблена фурнітура: Деградована та стиснута гума втрачає свій початковий об’єм, що може призвести до люфту в кріпильних гвинтах/заклепках.
Інструкція з заміни гумового ущільнення під деталями відкривання
Заміна ущільнювальних прокладок є звичайною процедурою при ремонті чи обслуговуванні морського контейнера. Ось коротка процедура:
1. Підготовка та демонтаж
- За допомогою відповідного інструменту послабте та викрутіть гвинти (при необхідності висвердлити заклепки), що тримають конкретну деталь фурнітури (напр., напрямний затискач або важіль).
- Обережно відігніть або демонтуйте дану частину стрижня відкривання.
2. Очищення поверхні
- Видаліть старе знищене ущільнення.
- Ретельно очистіть поверхню воріт та нижню сторону металевої деталі від іржі, бруду та старих герметиків.
- Обробіть виявлені місця корозії базовим антикорозійним покриттям.
3. Монтаж нового ущільнення
- Прикладіть нову гумову прокладку правильної форми (XL, M або L відповідно до розміщення) так, щоб отвори точно співпадали з отворами у воротах.
- Встановіть металеву деталь фурнітури назад на прокладку.
- Закрутіть нові гвинти/заклепки та рівномірно їх затягніть. Гума повинна бути помірно стиснута, щоб створити непроникний шов, але не повинна бути перевантажена, деформована чи витіснена вбік.
