Ціна КУТОВОГО ЕЛЕМЕНТА

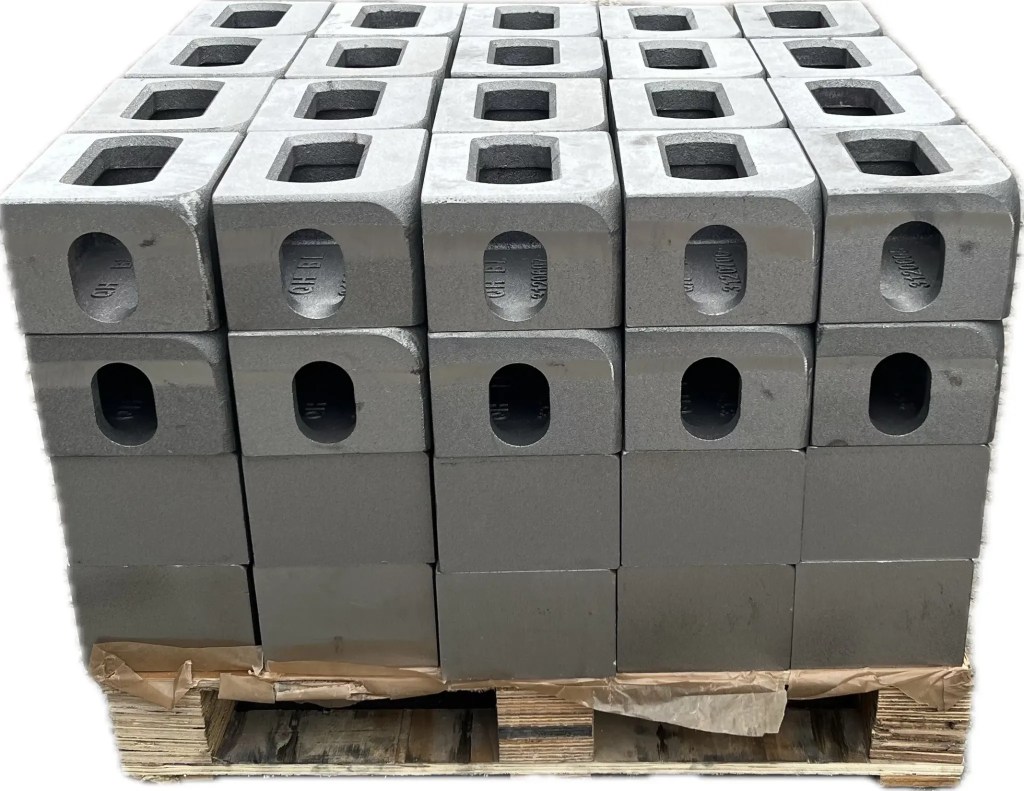

Кутовий елемент (англійською мовою corner casting, чеською мовою також часто називається “кутовий блок” або “контейнерний куб”) є фундаментальним, надзвичайно технічно складним конструктивним елементом кожного стандартизованого ISO контейнера для доставки. Цей міцний литий елемент, виготовлений з ливарної сталі, зварюється в кожному з восьми кутів контейнера – чотири зверху та чотири знизу. Ці кутові елементи утворюють універсальні точки з’єднання, які дозволяють контейнерам безпечно піднімати, складувати, закріплювати та транспортувати по континентах, автомобільним, залізничним та морським транспортом.
Їхні точні розміри, властивості та вантажопідйомність визначені стандартом ISO 1161, який гарантує сумісність та безпеку в глобальній логістиці. Кутові елементи є таким чином справжніми “кутами світу” – ключовими вузлами, які витримують екстремальні навантаження та забезпечують глобальний транспорт без кордонів.
Суттєва важливість кутових елементів
Забезпечення конструктивної міцності та вантажопідйомності
Кутові елементи розроблені для перенесення екстремальних навантажень. При складуванні контейнерів – наприклад, на палубі судна в десять або більше шарів – вся вага концентрується саме в цих кутах. Бічні стінки та дах контейнера не розраховані на перенесення цих вертикальних сил. Кутові куби передають тиск безпосередньо на каркас контейнера та далі на фундамент.
Технічні деталі:
- У стандартному 20-футовому контейнері на одному кутовому кубі може бути до 200 тон у колоні.
- Кожен елемент зварюється з кутовою стійкою, верхньою та нижньою рамою та утворює несучий скелет всієї конструкції.
Забезпечення інтермодального транспорту
Стандартизація кутових елементів відповідно до ISO 1161 означає, що кожен контейнер можна обробляти, використовуючи одну й ту саму техніку по всьому світу. Не важливо, чи кран знаходиться в Шанхаї, шасі в Роттердамі чи вагон у Чеській Республіці – завжди використовуються одні й ті ж точки з’єднання.
Переваги:
- Швидкий обмін між морським, залізничним та автомобільним транспортом без необхідності розвантажувати вантаж.
- Зменшений ризик пошкодження вантажу та значно скорочені часи доставки.
Безпека та стабільність при транспортуванні
Під час морського транспорту або при важких операціях контейнери піддаються значним силам. Кутові елементи дозволяють використовувати обертові замки та інші з’єднувальні елементи, які надійно закріплюють контейнери – як вертикально, так і горизонтально.
- Обертові замки: Вони вставляються в верхні або нижні кутові отвори та при обертанні міцно фіксують контейнери один до одного або до платформи транспорту.
- Мостові фітинги: Використовуються для з’єднання контейнерів поруч один з одним на судні або на складі.
Універсальність за межами транспорту
Кутові елементи знайшли застосування за межами логістики – у модульній архітектурі (контейнерні будинки, офіси, магазини) або як точки закріплення для різних конструкцій.
Конструктивні характеристики та матеріали
Склад матеріалу: Ливарна сталь відповідно до ISO
Кутові елементи виготовляються з високоміцної ливарної сталі, зазвичай відповідно до специфікації CNS-SCW49/S-SCW480. Цей сплав має виняткові механічні властивості:
| Характеристика | Опис |
|---|---|
| Межа міцності при розтягуванні | > 490 МПа |
| Твердість | Стійка до повторних ударів та низьких температур |
| Зварюваність | Матеріал розроблений для міцного зварювання з рамою |
| Стійкість до корозії | Часто обробляється поверхня для підвищеної довговічності (іноді сталь Corten) |
Термін служби: За нормальних умов понад 20 років, при належному обслуговуванні навіть довше.
Розміри та вага
Відповідно до ISO 1161:
| Розмір | Значення |
|---|---|
| Довжина | 178 мм |
| Ширина | 162 мм |
| Висота | 118 мм |
| Вага | приблизно 10,9–12,5 кг |
Елементи завжди мають три отвори – кожен служить різній меті:
- Вертикальний отвір (верхній/нижній): Для обертових замків та складування
- Бічний отвір: Для з’єднання поруч, закріплення
- Передній отвір: Для спрямування та швидкого кріплення розпірки (крана)
Типи кутових елементів та їхні позначення
Насправді не всі кутові елементи на контейнері однакові. Розрізняють чотири основні типи, завжди по два в кожній позиції:
| Тип | Розташування | Опис |
|---|---|---|
| TL | верхній лівий передній / нижній правий задній | Отвір для обертового замку зверху, отвір пластини на передній стороні, “стадіон” (овальний) отвір на боці. |
| TR | верхній правий передній / нижній лівий задній | Дзеркальне зображення TL |
| BL | нижній лівий передній / верхній правий задній | Отвір для обертового замку знизу, отвір пластини на передній стороні, овальний отвір на боці. |
| BR | нижній правий передній / верхній лівий задній | Дзеркальне зображення BL |
Кожен елемент позначений тисненим позначенням типу (TL, TR, BL, BR) для ясності під час збірки та ремонту.
Стандарт ISO 1161: Глобальний стандарт
Стандарт ISO 1161:2016 “Вантажні контейнери – Кутові та проміжні фітинги – Специфікації” є основою світової сумісності.
Що передбачає стандарт ISO 1161:
- Точні розміри, допуски (переважно 0 до +1,5 мм)
- Форми отворів та їхнє розташування
- Властивості матеріалу (мінімальна міцність, пластичність, стійкість до ударів)
- Функціональні тести (руйнівні тести, контроль розмірів, аналіз матеріалу)
- Вимога сертифікації кожної серії виробництва
Без цього стандарту було б неможливо глобально стандартизувати обробку контейнерів.
Практичне використання кутових елементів
Обробка та підйом
- Розпірка крана обладнана чотирма обертовими замками, які вставляються в верхні кутові отвори.
- При обертанні обертового замку контейнер закріплюється та може бути безпечно піднятий.
Складування (вертикально)
- Нижні елементи верхнього контейнера точно підходять до верхніх елементів нижнього контейнера.
- Обертові замки вставляються між елементами, щоб запобігти зміщенню.
Закріплення та з’єднання (горизонтально)
- Мостові фітинги (з’єднувальні дужки) вставляються в овальні отвори двох сусідніх контейнерів та міцно притягують їх один до одного.
- Іншим варіантом є використання лаш-тросів та натяжних пристроїв для закріплення до конструкції судна або платформи.
Спеціальні застосування
- Виробництво контейнерних будинків та будівельних модулів
- Точки закріплення для сонячних панелей, перил, технічного обладнання
Виробництво, контроль якості та обслуговування
Процес виробництва
- Литво: Високоміцна сталь ливається в точні форми відповідно до типу елемента (TL, TR, BL, BR).
- Охолодження та очищення: Після видалення з форми елемент очищується (піскоструйна обробка, шліфування).
- Механічна обробка: Критичні поверхні та отвори точно обробляються.
- Перевірка: Кожна серія піддається вимірюванню та руйнівним тестам; на ринок потрапляють лише сертифіковані елементи.
Перевірка та обслуговування
Регулярна перевірка кутових елементів є суттєвою (особливо при продажу використаних контейнерів або як частина періодичного обслуговування):
- Тріщини: Найчастіше навколо зварних швів.
- Деформація: Вигини, вм’ятини, збільшені отвори.
- Корозія: Поверхневий іржа є звичайним явищем; глибока корозія є причиною для заміни.
- Зношення: Надмірна люфт в отворах означає ризик несправності обертового замку.
Ремонт може виконуватися лише сертифікованими зварювальниками, які дотримуються стандартів (наприклад, IICL-5).
Ціна кутових елементів у Чеській Республіці (2024)
Огляд цін:
| Тип | Ціна без ПДВ (1 шт.) | Ціна з ПДВ | Джерела |
|---|---|---|---|
| TL/TR (верхні елементи) | 1 300 CZK | 1 573 CZK | кутовий елемент |
| BL/BR (нижні елементи) | подібна ціна | подібна ціна | те ж джерело |
- Ціна за набір (8 шт.): приблизно 10 000 – 12 000 CZK без ПДВ (залежно від постачальника, кількості та курсу обміну).
- Наявність: На складі, доставка зазвичай протягом 1–2 днів у Чеській Республіці або протягом тижня в межах ЄС.
- Матеріал: CNS-SCW49/S-SCW480 (високоміцна ливарна сталь)
- Вага: 10,94 кг/шт.
Примітка: Ціна може змінюватися залежно від поточного ринку сталі, попиту та курсу обміну USD/CZK.
Часто задавані питання (FAQ)
Чи всі кутові елементи однакові?
Ні, існує чотири типи відповідно до розташування (TL, TR, BL, BR), кожен з конкретними отворами та орієнтацією.
З якого матеріалу виготовляються кутові елементи?
З високоміцної ливарної сталі CNS-SCW49/S-SCW480, часто з поверхневою обробкою проти корозії.
Яке навантаження може витримати один кутовий елемент?
Один куб повинен витримувати навантаження до 200 тон (у межах стека контейнерів).
Чи можна купити кутові елементи окремо?
Так, вони доступні окремо або в наборах, широко використовуються також поза логістикою.
Як дізнатися, чи елемент відповідає ISO 1161?
Розміри 178x162x118 мм, вага приблизно 11 кг, правильні форми отворів, тиснене позначення типу та сертифікат від виробника.
