Corner Fittings – kuģu konteineru stūra bloki
Kas ir Corner Fittings (Stūra bloki)? Visaptverošs ceļvedis

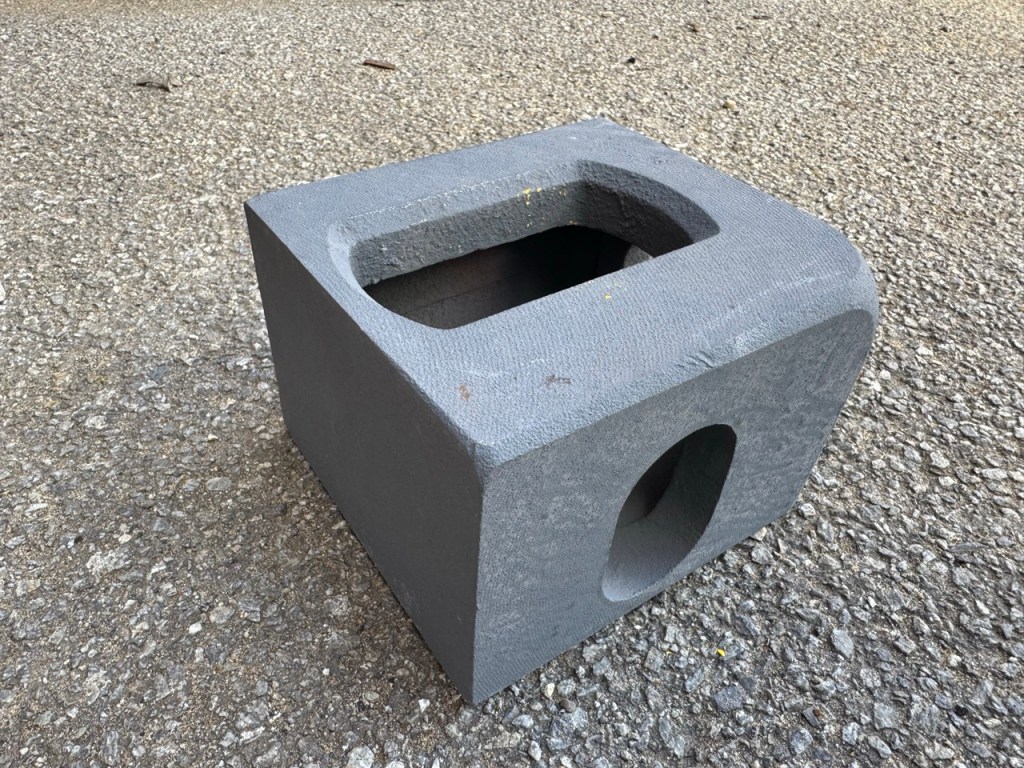

Corner Fittings, pazīstami kā stūra bloki (corner castings), ir izturīgi, precīzi veidoti liešanas dzelzs blokšķērieni, kas veido visus stūrus standartizētiem ISO konteineriem. Tie ir pamata konstrukcijas mezgli katram konteinerim un nodrošina pacelšanu, stivēšanu, nostiprināšanu un drošu transportēšanu uz kuģiem, vilcieniem un pievilkšanas platformām. To izmēri, izturība un dizains ir precīzi definēti ar ISO 1161 standartu, kas nodrošina pasaules mēroga saderību un drošību apstrādē.
Interesants fakts: Visas galvenās spējas, kas iesaistītas konteineru apstrādē un transportēšanā (pacelšana, stivēšana, nostiprināšana), vienmēr tiek pārvadātas caur stūra blokiem. Bez to standartizācijas nebūtu iespējama globāla konteineru loģistika vai vienkārša konteineru pārveidošana arhitektūrā.
Stūra bloku anatomija un dizains
Materiāls: Kāpēc liešanas dzelzs?
Stūra bloki tiek praktiski izgatavoti no liešanas dzelzs (cast steel), konkrēti no zemā sakausējuma, augstas stiprības dzelzs, kas atbilst ISO 1161 standartam. Parasti tiek izmantota konstrukcijas dzelzs ar marķējumu S355J2G3 vai līdzīgs, vai arī Corten dzelzs.
Liešanas dzelzs priekšrocības:
| Īpašība | Nozīme stūra blokiem |
|---|---|
| Augsta stiepes un spiediena izturība | Pretoties ekstrēlam slodzes spiedienam stivēšanas un apstrādes laikā |
| Laba metināmība | Ļauj izveidot stabilus un izturīgus savienojumus ar konteineru rāmju |
| Sienu biezums 14–16 mm | Nodrošina izturību un ilgmūžību |
| Izturība pret materiāla nogurumu | Ilgstoša lietošana bez mehānisko īpašību zaudējumiem |
| Izturība pret koroziju | Ar aizsargājošu oksidācijas slāni (Corten dzelzā) lēni degradējas |
| Pieejama cena | Zemāka cena salīdzinājumā ar alumīnija variantiem, piemērotāka smagām slodzēm |
Salīdzinājums dzelzs vs. alumīnijs:
- Dzelzs ir būtiski stiprāks un ugunsizturīgāks nekā alumīnijs, kas ir svarīgi transportēšanas un stivēšanas laikā.
- Alumīnijs ir vieglāks un izturīgāks pret koroziju, bet nesasniedz nepieciešamo stiprību, un lielas slodzes apstākļos (piemēram, stivētie konteineri uz kuģa) tas varētu sabrukt.
- Dzelzs stūra blokus arī viegli var metināt uz dzelzs rāmja konstrukcijas.
Standarta izmēri un svars
Saskaņā ar ISO 1161 standartu visi stūra bloki ir šādi standartizēti:
| Izmērs | Vērtība |
|---|---|
| Garums × platums × augstums | 178 mm × 162 mm × 118 mm |
| Twist lock atveres diametrs | aptuveni 50 mm (taisnstūrveida) |
| Sienas biezums | 14–16 mm |
| Vienas stūra bloka svars | aptuveni 11–12,5 kg |
| Tolere | 0–1,5 mm |
Kāpēc tolerances ir tik stingras?
Katram slēdzim, izstieptam, dēļa vai nostiprināšanas mehānismam jāiekļaujas atverēs ar minimālu brīvību, lai nodrošinātu drošību un stabilitāti.
Atveres un to funkcijas
Katram stūra blokam ir trīs atveres ārējās pusēs:
- Blakus‑ un priekšējās atveres (stadija/ovāls): Horizontālai konteineru savienošanai blakus.
- Augšējā/apakšējā atvere (apaļa): Stivēšanai ar twist lock.
- Vairove (virs augšējām blokām): Ērti un droši piekabiensiekļi cēlu āķiem un izstieptājiem.
| Tips | Novietojums | Funkcija |
|---|---|---|
| Ovāls (stadija) | Blakus/predējā puse | Konteineru savienošana platumā (bridge fitting) |
| Apaļš | Augšējā/apakšējā virsma | Vertikāla stivēšana, twist lock |
| Vairove | Priekšējā puse augšējām blokām | Piekaviens, izstiepējs, pacelšana ar cēlu |
Stūra bloku veidi un identificēšana: Augšējais, Apakšējais, Kreisais, Labais
Katram konteineram ir 8 stūra bloki, bet ir 4 pamata veidi atkarībā no pozīcijas:
| Veids | Novietojums | Atvers formāts | Marķējums liešanas formā |
|---|---|---|---|
| Top Left (TL) | Kreisais augšējais stūris | Vairoves atvere priekšpusē | TL |
| Top Right (TR) | Labais augšējais stūris | Vairoves atvere priekšpusē | TR |
| Bottom Left (BL) | Kreisais apakšējais stūris | Ovālas atveres | BL |
| Bottom Right (BR) | Labais apakšējais stūris | Ovālas atveres | BR |
Identifikācija: Katrs bloks ir iezīmēts ar iekšējo marķējumu, lai atvieglotu uzstādīšanu un pārbaudi. Augšējie/apakšējie bloki atšķiras pēc atvers formas, kreisie/labie ir spoguļattēli.
Galvenā loma loģistikā un būvniecībā
Pacelšana un apstrāde
- Pilnīgi noslodzītu konteineru (līdz 30–35 tonām) pacelšana vienmēr notiek caur stūra blokiem.
- Ostās tiek izmantoti izstieptāji ar twist lock, kas automātiski ieslēdzas augšējās atverēs.
- Drošības koeficients parasti ir 5:1 – katram punktam jāiztur piecas reizes lielāks slodzes apjoms nekā maksimālais darba slodzes līmenis.
Konteineru nostiprināšana transportam
- Uz kuģa: Konteineri tiek stivēti un nostiprināti ar twist lock (rotējošiem slēdžiem), kas tiek ievietoti stūra bloku atverēs. Kuģa salona iekšienē tiek izmantoti arī speciāli enkura punkti.
- Uz pievilkšanas platformas/vilciena: Katram dēlim ir četri twist lock, kas precīzi saderas ar apakšējiem stūra blokiem, neļaujot konteineram slīdēt.
Stivēšana
- Augšējo un apakšējo bloku atveres ļauj droši stivēt konteinerus līdz deviņām kārtām (standarta kuģos).
- Twist lock savieno konteinerus vertikāli un novērš to pārvietošanos pat kuģa slīpuma gadījumā.
Struktūrāla integritāte
- Stūra bloki savieno visus galvenos nesošos profilus (stabi, gareniskie elementi) un pārnes slodzi uz pamatiem vai uz citu konteineru.
- Veicot būvniecības pārveidojumus (piemēram, griezot caurumu lielām durvīm), vienmēr jāuztur slodzes plūsmas nepārtrauktība caur stūra blokiem.
ISO 1161 standarts: Globāla konteineru valoda
ISO 1161:2016 nosaka:
- Precīzus visām atverēm, sienām un ārējām formām izmērus ar tolerancēm līdz 1,5 mm.
- Materiāla mehāniskās īpašības – minimālu stiepes stiprību, izturību pret nogurumu.
- Testēšanas prasības – destruktīvi testi, tolerances mērījumi, virsmas defektu pārbaude.
- Funkcionālu saderību ar visiem standarta twist lock un izstieptājiem.
- Obligātu marķējumu (veids, ražotājs, partijas numurs, sertifikāta zīme).
Bez šī standarta ievērošanas konteineru nevar sertificēt starptautiskam transportam (nav iespējams CSC sertifikāts).
Lietojums ārpus loģistikas: konteineru pārveidošana un arhitektūra
Kuģu konteineru mājas un modulārā būvniecība
- Stūra bloki kalpo kā universāli savienojuma un enkura punkti būvējot dzīvojamās mājas, birojus, skolas, veikalus un noliktavas no konteineriem.
- Tie ļauj viegli savienot konteinerus blakus (bridge fitting) vai viens uz otra (twist lock).
- Piemontēšana uz pamatiem bieži notiek tieši caur stūra blokiem, nodrošinot visu struktūras stabilitāti.
Paštaisījumu konstrukcijas un piederumi
- Var iegādāties atsevišķus stūra blokus un izmantot tos, lai izveidotu modulāras rāmjus, platformas, tehniskās skrinītes vai pagaidu būves.
- Ražotāji piedāvā arī pilnas corner casting komplektus pašdarinātu projektu vajadzībām – piemēram, konteineru dēļa, mobilās tehnoloģijas vai mobilās darbnīcas izgatavošanai.
Piederumi stūra blokiem
| Piederums | Funkcija |
|---|---|
| Twist lock | Konteineru nostiprināšana/stivēšana |
| Bridge fitting | Horizontāls savienojums blakus konteineriem |
| Lifting lugs/āķi | Piekaviens cēlu darbiem |
| Apakšējās plāksnes zem stūra blokiem | Aizsargā pamatus (betons, asfalts, bruģis) |
| Rāmi pārveidojumiem | Piekabes papildu struktūrām, terasēm, kāpnēm |
| Ātrā savienošanas sistēmas | Pagaidu enkurošana bez metināšanas |
Uzturēšana, bojājumi un nomaiņa
Biežākie bojājumi
- Koroze: Īpaši sālsūdens vidē ostās un uz kuģiem var rasties dziļa korozija, kas sabiezina sienas un samazina stiprību.
- Deformācija: Nepareiza apstrāde, triecieni no smagas tehnikas vai pārmērīga slodze var izraisīt izliekumu vai plaisas.
- Atveru nolietojums: Bieža twist lock un āķu lietošana var nolietot atveres sienas, samazinot savienojuma drošību.
Bojāta stūra bloka nomaiņa
- Nepieciešams profesionāli izgriezt veco bloku (parasti ar plazmu vai autogēnu) un precīzi uzvilkt jaunu, sertificētu bloku.
- Pēc nomaiņas jāveic metinājumu pārbaude, ģeometrijas verifikācija un bieži arī spiediena tests.
- Konteineris ar bojātu bloku nedrīkst tikt izmantots starptautiskam transportam bez remontdarbiem un pārbaudes.
Pārskats – stūra bloku īpašību un parametru tabula
| Parametrs | Tipiska vērtība / standarts |
|---|---|
| Materiāls | Liešanas konstrukcijas dzelzs (piem., S355J2G3) |
| Virsmas apdare | Dabisks, galvanizēts, speciāls krāsojums |
| Izmēri (g × s × a) | 178 × 162 × 118 mm |
| Sienas biezums | 14–16 mm |
| Svars | 11–12,5 kg |
| Nostiprinājuma spēja (statiskā) | > 86 000 kg uz vienu stūri (saskaņā ar ISO 1161) |
| Standarts | ISO 1161:2016 |
| Skaits uz konteineru | 8 (4 augšējie, 4 apakšējie) |
| Veidi | TL, TR, BL, BR |
| Montāžas veids | Metināšana |
Interesanti fakti no prakses
- Konteineru pārveidojumi: Ražotāji šodien piedāvā pilnas corner casting komplektus.
- Apakšējās plāksnes zem konteineriem: Novērš asfalta vai bruģa bojājumus un palielina stabilitāti pagaidu izvietojumā.
- Ātrās montāžas savienojuma sistēmas: Tagad pieejamas arī bezmetināšanas savienojumi pagaidu būvēm vai ļoti elastīgām lietojumprogrammām.
- Vides pārstrāde: Vecos stūra blokus var pārstrādāt kā dzelzs lūžņus.
Kopsavilkums
Stūra bloki (Corner Fittings) ir galvenais elements ne tikai loģistikā, bet arī konteineru arhitektūrā un rūpnieciskos pielietojumos. To izturība, standartizācija un daudzpusība nodrošina drošu, efektīvu un ātru konteineru apstrādi visā pasaulē. Tie ir ne tikai klusais globālā transporta varonis, bet arī mūsdienu modulārās konstrukcijas iedvesmas avots.
