海上コンテナのドア用スペアパーツ第1号 – CAM – ロッキングロッドカム

オーダー
見積もりを依頼
チェコ共和国
470 Kč VATなし
568 Kč VATを含む
配送なし
Kategorie: 交換部品およびアクセサリー

コンテナ用CAM交換部品（正式にはロックロッド用カム、英語では “door lock cam”）は、標準ISOコンテナのドア閉鎖システムの重要な機械部品です。この頑丈な金属部品は、回転レバーまたは偏芯ロックとして機能し、各垂直ロックロッドの上下端部に溶接されています。CAMの役割は、ドアを安全に閉じ、ドアの固定を実現することです。回転すると、CAMは固定されたカムキーパー（cam keeper）に食い込み、ドアを密閉かつ機械的にロックします。

CAMメカニズムは、以下の3つの主要な側面で不可欠です：

  • 荷物の安全性：大型鋼構造により不正侵入を防止し、破壊工作に対して高い抵抗力を持ちます。
  • 構造的完全性：ドアフレームのねじれや変形（アンチラッキング機能）を防ぎ、コンテナの積み重ねや取扱い時に重要です。
  • 気象耐性：ゴムシールをしっかり圧着させ、コンテナの防水・防風性能を保証します。

詳細な解剖とCAMの位置

コンテナ上の位置

CAMは単体で存在する部品ではなく、ドア閉鎖システムの他部品と一体化しています。その位置は最大の効率と安全性を確保するよう設計されています。

コンポーネント説明
ロックロッドドアを閉めるための強固な垂直鋼棒。各ドア葉に左右2本、上下端部にそれぞれ1本、計4本のロッドがあります。
CAM（カム）各ロックロッドの上下端部に溶接または固定された部品。ロッドが回転するとCAMがカムキーパーに食い込みます。
Cam keeper（カムキーパー）ドア枠上部（door header）と下部（door sill）に溶接された大型鋼製保持具。CAMの正確な食い込みを可能にします。

標準コンテナ1台あたりのCAM数
2つのドア葉 × 2本のロックロッド/葉 × 2個のCAM/ロッド = 8個

※サイドオープニングやフラットラックなど特殊コンテナは構成が異なる場合がありますが、基本原理は同じです。

材料と構造

CAMは過酷な機械負荷、湿気、温度変化、海水・塩・粉塵・化学薬品といった環境にさらされます。そのため以下の特性が求められます：

  • 高引張・圧縮強度 – 破損や曲げを防止
  • 耐摩耗性 – 頻繁な取扱いでも長寿命
  • 耐食性 – 錆や機能低下を防止

主な材料と寸法

  • 材料：鍛造または鋳造鋼（必要に応じてクロム・マンガン合金）
  • 表面処理：熱亜鉛メッキ、またはカタフォレシス塗装
  • 寸法：127 mm × 76 mm × 26 mm
  • 重量：約1 kg/個
  • 規格適合：ISO 1496、ISO 6346、CSC（国際安全コンテナ協定）

CAMメカニズムの機能と動作原理

コンテナドア全体は、頑丈でありながら操作が比較的簡単になるよう設計されています。その中核をなすのがCAMメカニズムです。

ロックとアンロックのプロセス

  1. ハンドル操作：ドアハンドルを握るとロックロッドが回転します。
  2. ロッド回転：ロッドが軸回りに回転し、端部のCAMが円軌道を描きます。
  3. CAMの食い込み：回転に合わせてCAMがカムキーパーの穴に正確に食い込みます。
  4. 締め付けと圧着：偏芯形状のCAMがさらに回転すると、ドア葉を枠に強く押し付け、ゴムシールを圧着します。
  5. 固定：ハンドルはリテーナーにロックされ、誤作動を防止します。

開閉は逆順で行われます。
古いコンテナや凍結した機構では大きな力が必要になることがあります。

アンチラッキング機能 – 構造安定性の鍵

CAMはロック以外にも以下の重要な役割を果たします：

  • 積み重ね時の安定：コンテナは6〜9層で積み上げられますが、CAMがロックされたドアは力を分散し、開口部の変形を防ぎます。
  • 搬送時の保護：クレーンやフォークリフトで持ち上げる際、または輸送中の振動でドアがねじれるのを防止します。

コンテナの安全性と構造保全におけるCAMの重要性

荷物の保護

CAMはロックシステム全体の重要なバリアです。

  • 機械的耐性：大きなCAMはカムキーパーに深く食い込み、破壊が極めて困難です。
  • ロックボックスとの相乗効果：ロックボックス（スチール製ハングロックカバー）と組み合わせることで、ロック機構への不正アクセスをさらに難しくします。
  • CSC認証の維持：正しく機能するCAMは、国際輸送に必須のCSCラベルの有効性を保つ条件です。

気象耐性

正しいCAM作動は以下を保証します：

  • 防水性：CAMの偏芯動作によりドアが強く締め付けられ、水や海塩、粉塵の侵入を防止します。
  • 防風・防湿性：隙間が最小化され、長期保管時の湿気や汚染から荷物を守ります。

よくある問題、メンテナンス、交換手順

主なトラブル

  • 腐食・錆：亜鉛メッキが損傷すると錆が発生し、回転が困難になる。
  • 変形：過荷重や不適切な取扱いでCAMやカムキーパーが曲がる。
  • 凍結：水が侵入し凍結すると機構がロックされ、開閉が困難に。
  • 摩耗：長期使用で接触面がすり減り、締め付け力が低下する。

定期メンテナンス

  • 清掃：汚れ、錆、古い潤滑油を除去。
  • 潤滑：産業用グリースまたは油を接触面に塗布し、摩擦と腐食を低減。
  • 点検：ひび割れ、変形、摩耗を目視で確認。開閉時に必ずチェックし、少なくとも月1回は点検を実施。

交換手順（部品交換）

手順内容
取り外し損傷したCAMを角ノコなどでロックロッドから切り離す。
準備ロッド表面を清掃し、新品CAM取り付け用に研磨・脱脂する。
新品取り付け正確な位置に新CAMを配置し、溶接または適切な固定方法で取り付ける（専門技術が必要）。
検査取り付け後、自由に回転するか、カムキーパーへの食い込みが正確か確認する。

重要：必ずISO規格に適合した正規品・認証部品を使用してください。非正規部品はコンテナの寿命や安全認証を損なう恐れがあります。

部品購入：専門販売店が図面・寸法・写真付きで提供。オンライン購入時は税込価格を必ず確認してください。

コンテナ改造・リノベーションにおけるCAMの役割

コンテナは輸送以外にも、倉庫、住宅、オフィス、特殊施設（化学倉庫、作業場、博物館など）へ改造されます。その際、元のロックシステムを維持または改良することが推奨されます。

CAMを保持すべき理由

  • 堅牢性と安全性：鋼製ドアとロックは一般的な建築用ドアより高い防犯性を提供。
  • 防水・防風性：荷物や機材の保護に不可欠。
  • デザイン要素：一部プロジェクトではオリジナルドアが美観や安全性のアクセントになる。

改造事例とCAMの意義

プロジェクト・用途CAMの重要性
博物館・作業場展示物や機材の盗難防止
化学倉庫完全密閉と安全性の確保
売店・販売ブース営業終了後の設備ロック
ガーデンセンター倉庫・建築ユニット商品・工具の安全保管
ホームコンテナ（ホームレス支援）追加的な防犯バリア
発電機・機械用テクニカルコンテナ気象から高価機器を保護

技術規格・法規・認証

  • ISO 1496 – コンテナの寸法・構造・装備に関する国際規格
  • ISO 6346 – コンテナの識別・マーキングシステム（CSCラベル含む）
  • CSC（国際安全コンテナ協定） – 安全要件、検査、保守の基準
  • MIL‑HDBK‑138B（米国防総省） – インターモーダルコンテナの設計・検査・保守に関する詳細ガイド

すべてのCAMメカニズムは、材料、寸法、強度、表面処理に関して上記規格を満たす必要があります。

FAQ（よくある質問）

CAMは自分で交換できますか？
溶接技術と正確な寸法管理が必要なため、専門技術者に依頼することを推奨します。

CAMの点検はどの頻度で行うべきですか？
開閉時に毎回、最低でも月1回、または長距離輸送前に必ず点検してください。

CAMが摩耗しているかどうかはどう判断しますか？
遊びが大きくなる、回転が重くなる、錆や変形が見られる場合は交換のサインです。

CAMとCam keeperの違いは？
CAMはロックロッドの端部に取り付けられた回転部品、Cam keeperは枠に固定された受け部です。

価格と配送

価格は1個あたりの金額で、配送は別途計算します。欧州内配送のみ対応し、数量や配送先国に応じて料金が変わります。

ご注文の際は、希望数量、電話番号、国・都市・郵便番号を必ずご記入ください。
ご提示いただいた情報を基に、送料込みの見積もりをお送りします。

在庫ありのコンテナ交換部品は即日出荷可能です。大量在庫についてはお問い合わせください。

※掲載情報・価格は予告なく変更されることがあります。実際の請求は実績に基づきます。

注文コード

  • 右側ロックロッド：HZ000245
  • 左側ロックロッド：HZ000246

お問い合わせを送信する

海上コンテナの色

RAL 1001 RAL 1003 RAL 1014 RAL 1015 RAL 1018 RAL 1023 RAL 2001 RAL 2008 RAL 2011 RAL 3000 RAL 3001 RAL 3002 RAL 3009 RAL 3013 RAL 3020 RAL 4008 RAL 5003 RAL 5005 RAL 5010 RAL 5011 RAL 5013 RAL 5017 RAL 6005 RAL 6007 RAL 6018 RAL 6029 RAL 6031 RAL 6038 RAL 7000 RAL 7004 RAL 7005 RAL 7012 RAL 7015 RAL 7016 RAL 7021 RAL 7024 RAL 7031 RAL 7032 RAL 7035 RAL 7036 RAL 7037 RAL 7038 RAL 7040 RAL 7042 RAL 8004 RAL 8008 RAL 9003 RAL 9004 RAL 9005 RAL 9010 RAL 9016 迷彩

最もよくある質問への質問と回答：

ご希望の サイズ、品質、特定の種類のコンテナ および引き取り場所を常に保証しています。

なぜ コンテナを確認するためにデポに入ることができない のですか？また、なぜ デポからコンテナの写真を撮ることができない のですか？

デポからコンテナを自分で引き取る方法 はどうなっていますか？

デポに引き取りに行ったコンテナが 注文した状態と品質に一致しない 場合はどうすればよいですか？

詐欺に遭ってコンテナが届かないのではと不安ですか？多くの質問は私たちの記事 コンテナ購入詐欺 で回答されています。

海上コンテナの荷降ろしの手配方法 はこちらでご確認いただけます。

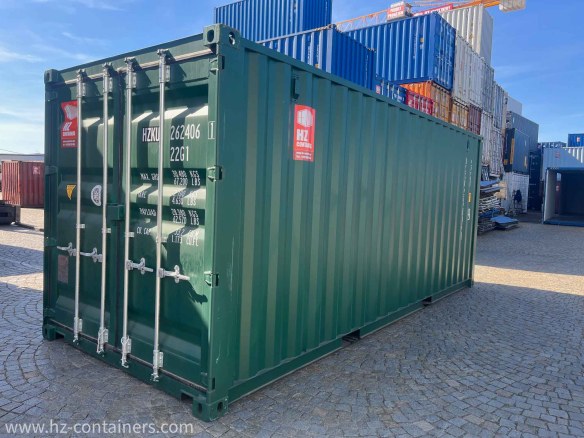

掲載されている写真はイメージです。海上コンテナの仕様・特徴に関する詳しい情報はこちらをご覧ください：海上コンテナの品質
