輸送コンテナの積み重ね性

13. 8. 2025

輸送コンテナの積み重ね性とは？

輸送コンテナの積み重ね性は、現代のコンテナシステムの最も基本的な特性の一つです。海上輸送、ターミナルでの保管、またはモジュラー建設において、輸送コンテナ を上下に効率的に積み重ねることが可能になります。この原理は、寸法・構造・国際的に受け入れられた規格（ISO 668 など）の厳格な標準化があるからこそ実現できます。

主な事実：

標準コンテナは通常、6〜9層まで積み重ねられます（タイプ、年齢、使用場所により異なる）。
積み重ね性は、空間利用の最大化だけでなく、貨物・作業員・インフラの安全も確保します。
各コンテナの基本的な荷重支持構造により、上層からの大きな荷重が下層のフレームとコーナーに直接伝達されます。

実際には、コンテナは上に乗せられる満載コンテナの重量を支えるよう設計されています。この能力がなければ、海上・インターモーダル 輸送や保管の効率は大幅に低下し、コストも上昇します。

積み重ね性の基本原則

表：ISO 668 に基づく標準化コンテナ寸法

コンテナタイプ	長さ (mm)	幅 (mm)	高さ (mm)	内部長さ (mm)	内部幅 (mm)	内部高さ (mm)	容量 (m³)	有効荷重 (kg)	空箱重量 (kg)
20′ 標準 (1C)	6058	2438	2591	5867	2330	2350	約 33	21 800 – 28 000	2 200 – 2 500

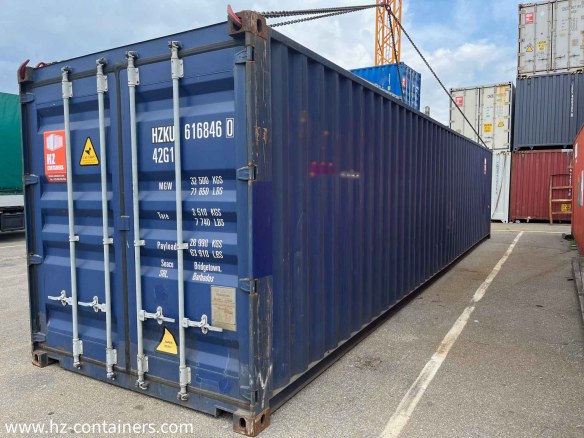

40′ 標準 (1A)	12192	2438	2591	11980	2330	2320	約 67	最大 26 000	3 900 – 4 000

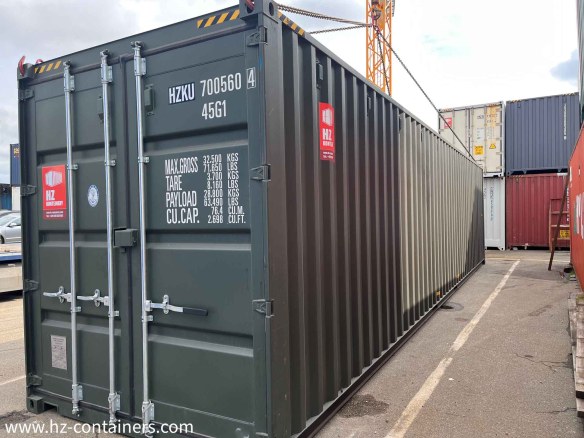

40′ ハイキューブ (1AAA)	12192	2438	2896	11988	2330	2655	約 70	最大 26 000	4 100

注記：
40フィートコンテナの長さは20フィートコンテナのちょうど2倍であり、積み重ね が可能です。

構造的完全性

フレームとコーナーポスト：コンテナは頑丈なスチールフレーム（多くはコルテン鋼）で構成され、主要な荷重はコーナーポストを通じて上部・下部フレームに伝達されます。
波形鋼板：側壁と屋根は波形鋼板で作られ、剛性と側圧への耐性が向上します。
床：厚さ27–45 mm の合板がスチールクロスバー上に敷かれ、点荷重やフォークリフトの荷重に耐えるよう設計されています。
コーナーキャスティング：各コンテナにはねじロック用の穴がある8つの頑丈なスチールコーナーキャスティングがあります。

固定機構（ツイストロック）

ツイストロックは、2つの積み重ねたコンテナのコーナーキャスティングの穴に差し込む金属ロックです。回転させることで水平ずれやスタック崩壊を防止し、しっかりと接続します。
ツイストロックは、船舶、港湾、倉庫での多層積み重ねにおける基本的な安全要素です。

有効荷重、積み重ねと CSC ラベル

輸送に使用されるすべてのコンテナは、CSC ラベル（安全コンテナ協定） が必要です。ラベルは以下を定義します：

空箱重量：空のコンテナの重量。
最大有効荷重：最大貨物重量。
最大総重量：空箱重量と有効荷重の合計。
最大積載荷重（積載試験荷重）：コンテナの上部フレーム に安全に積むことができる最大重量（例：192 000 kg、8〜9個の満載コンテナに相当）。

例 – 有効荷重

コンテナタイプ	空箱重量	最大有効荷重	最大総重量
20′ 標準	2 200–2 500 kg	21 800–28 000 kg	24 000–30 480 kg
40′ 標準	3 900–4 000 kg	最大 26 000 kg	30 400 kg
40′ ハイキューブ	4 100 kg	最大 26 000 kg	30 400 kg

実務における積み重ね：輸送 vs. 保管

海上輸送時の積み重ね

スタック高さ：大型コンテナ船では、甲板上で通常 6–9 層、船倉内で最大 10–12 層まで積み重ねられます。
動的荷重：振動、船体の揺れ、風、波などに耐える必要があるため、信頼性の高いツイストロックとアンカーロッドが必須です。
配置：重いコンテナは下層に、軽いものは上層に配置します。積載計画ソフトが船舶の安定性と安全性を最適化します。

陸上保管時の積み重ね

通常の上限：平坦で堅固な地面上では、2–3 コンテナの高さが安全とされています。より高いスタックは、静的構造評価と堅固な基礎（コンクリートや固めた砂利）が必要です。
基礎：不均一または軟弱な地盤は荷重の偏りや変形・倒壊リスクを招きます。
固定：2–3 層の場合はツイストロックを推奨します。特に風が強い地域や空コンテナ・軽量コンテナの場合は必須です。
アクセス：頻繁に開閉するコンテナは、ドアが自由に開くよう下層に配置します。

改造が積み重ね性に与える影響

主な改造とその影響

ラック・シェルフ：最大床荷重・フレーム荷重 を超えなければ、積み重ね性に大きな影響はありません。
換気システム：専門的に設計された開口部はフレームの有効荷重 を損なわないが、アマチュア的な改造は強度を低下させます。
空調・暖房：重量が増加し、機器用開口部が主要荷重部材を損なわないようにする必要があります。
側扉・大窓：壁構造を大幅に弱め、積み重ね容量を低下させます。こうした改造コンテナは、スタックの下層に置かず、専門家による評価が必須です。

積み重ねの安全面

安全積み重ねの原則

底層コンテナは必ず最良の技術状態で、フレームやコーナーに損傷がないこと。
コーナーキャスティングが完全に合致しない限り、異なるタイプ（20′ と 40′）の積み重ねは行わない。
重いコンテナは必ず底層に、軽いものは上層に配置する。
損傷したコンテナ（フレーム変形・コーナー破損）は底層に使用しない。
屋外保管の場合は風況を考慮し、低層でもツイストロックの使用を検討する。

FAQ（よくある質問）

保管時に安全に積み重ねられる高さはどれくらいですか？
通常は、平坦で堅固な基礎上で 2–3 層です。より高く積む場合は構造評価と適切な固定が必要です。

20 フィートコンテナを 40 フィートコンテナの上に積むことはできますか？
できません。コーナーキャスティングが合致せず、荷重が正しく伝達されません。正しい配置は、40 フィートコンテナの上に 20 フィートコンテナを 2 本並べる形です。

ハイキューブと標準コンテナを積み重ねることは可能ですか？
可能です。コーナーキャスティングは互換性があり、違いは高さだけです。ただし、全体のスタック高さ（クリアランス・安定性）に注意してください。

底層コンテナは常に上層より重くなければなりませんか？
はい。最大の安定性と安全性を確保するために、重いコンテナは必ず底層に配置します。

コンテナが損傷していたらどうすべきですか？
底層に使用してはいけません。損傷した構造は倒壊リスクを高め、安全を脅かします。

積み重ね性が重要な理由

効率性：港湾、船舶、倉庫の限られたスペースを最大限に活用できる。
安全性：適切な積み重ねは事故や貨物損傷のリスクを最小化する。
標準化：異なる輸送モード（船舶・鉄道・トラック）間でのグローバルな相互運用性を実現。
経済性：輸送・保管コストを削減し、迅速な取扱いと効率的な物流を可能にする。
