Apertura estándar de cuatro barras de contenedor marítimo

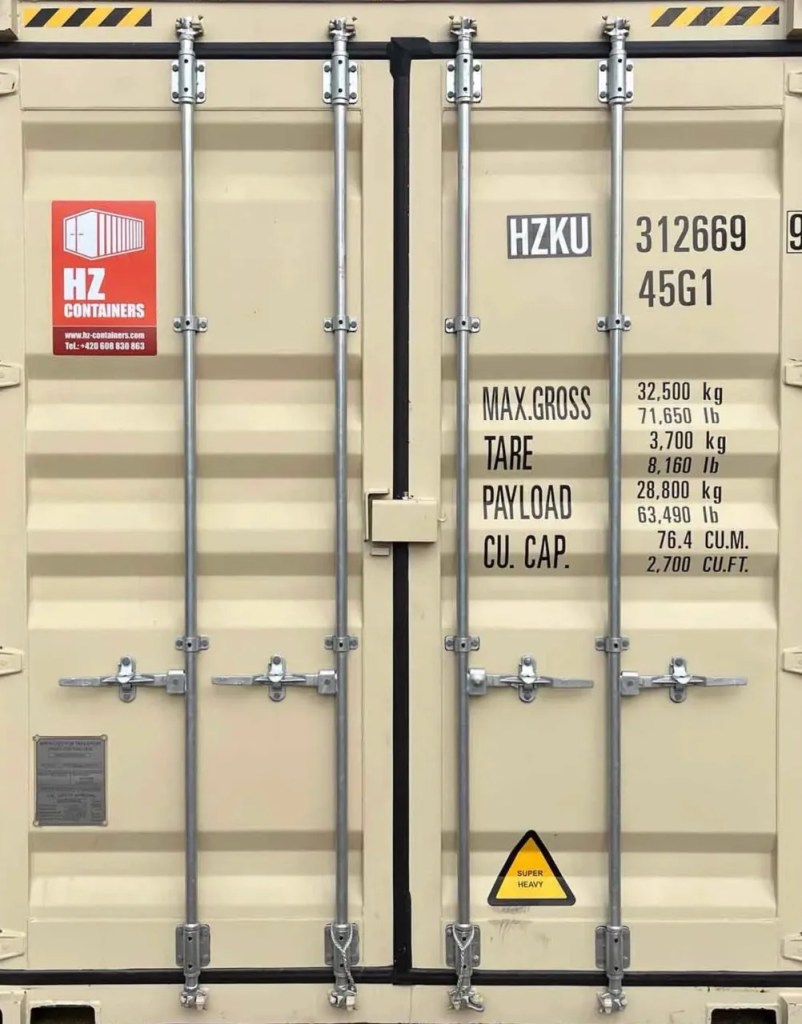

Apertura estándar de cuatro barras de contenedor marítimo es un sistema de cierre y aseguramiento internacionalmente reconocido y normalizado por ISO para puertas de doble hoja de contenedores marítimos. Este mecanismo, formado por cuatro barras de acero verticales masivas (llamadas locking bars/locking rods), dos en cada hoja, garantiza una alta resistencia estructural, estanqueidad, resistencia al polvo y seguridad de la carga transportada.
El sistema está diseñado para resistir condiciones extremas en el transporte internacional, incluyendo vibraciones, presiones durante el apilamiento de contenedores, influencias climáticas e intentos de entrada forzada. La estandarización mundial (especialmente según ISO 1496-1) permite una manipulación eficiente y garantiza compatibilidad en toda la cadena logística. El sistema de cuatro barras es actualmente la base absoluta de la seguridad y funcionalidad de los contenedores ISO.
Principio y funcionalidad del sistema de cuatro barras
El mecanismo utiliza la conversión del movimiento rotatorio en desplazamiento y aseguramiento de puertas. Cada una de las cuatro barras de bloqueo es operada por una manija separada (handle), que permite la rotación de la barra alrededor de su propio eje. En el extremo superior e inferior de cada barra hay soldada una leva metálica especial (cam), que al girar se inserta en un soporte fijo de leva (cam keeper) soldado al marco del contenedor.
Este arreglo garantiza:
- Cuatro puntos de bloqueo en cada lado de la puerta (ocho en total en el contenedor)
- Distribución uniforme de presiones alrededor del perímetro de la puerta – evita la deformación de la puerta incluso durante el transporte de carga pesada o a granel
- Presión perfecta del sello de goma (door gasket) – lograr estanqueidad y resistencia al polvo
Anatomía del sistema: Componentes clave y sus funciones
| Componente | Función y descripción | Material y acabado |
|---|---|---|
| Barra de bloqueo (Locking Rod/Bar) | Barra de acero vertical masiva, forma la base del sistema de cierre, transmite fuerzas y garantiza resistencia | S235JR/S355JR, acero inoxidable; galvanizado en caliente, pintura en polvo |
| Leva (Cam) | Segmento curvado/saliente en el extremo de la barra, al girar se inserta en el soporte de leva y forma la cerradura | Acero forjado, ejecución reforzada (SECURA) |
| Soporte de leva (Cam Keeper) | Soporte de acero robusto, soldado firmemente al marco superior e inferior del contenedor, captura la leva | Acero fundido o forjado |
| Manijas de puerta (Door Handles) | Palancas para girar manualmente las barras de bloqueo, a menudo con agarre ergonómico | Acero, galvanizado, grip de plástico |
| Retenes de manijas (Handle Retainers/Catches) | Aseguran las manijas en posición bloqueada – abierto/cerrado | Acero, orificios para candado |
| Guías de barras (Guides/Brackets) | Permiten el movimiento suave de las barras, las mantienen en el eje de la puerta, transmiten la fuerza al marco | Acero |
| Sello de puerta (Door Gasket) | Sello de goma alrededor de todo el perímetro de la puerta, garantiza estanqueidad y resistencia al polvo | EPDM, NBR, goma de silicona |
| Bisagras (Hinges) | Permiten la apertura de puertas hasta 270°, ejecución masiva, desmontables para reparaciones | Acero, galvanizado |
| Caja de seguridad (Lock Box) | Cubierta de acero que protege el candado contra cortes/taladros, elemento de seguridad clave | Acero soldado, ejecución reforzada |
Requisitos técnicos y normas (ISO 1496-1, 1161 y otros)
Selección de materiales y parámetros de construcción
- Cuerpo de la barra: Diámetro típicamente 22–27 mm, longitud según la altura de la puerta (2260–2590 mm para contenedores ISO estándar).
- Material: S235JR, S355JR según EN 10025 o acero inoxidable AISI 304/316.
- Acabado superficial: Galvanizado en caliente (mín. 70 μm), pintura en polvo para mayor resistencia a la corrosión, posibilidad de combinación.
- Leva y soporte de leva: Acero forjado, fundido o fresado (variantes reforzadas: SECURA), espesor de material hasta 16 mm en ejecuciones de seguridad.
Normas ISO
- ISO 1496-1: Define los requisitos básicos de construcción, resistencia y prueba para puertas y sistemas de bloqueo de contenedores marítimos. Incluye pruebas de estanqueidad, resistencia de puertas durante el apilamiento y manipulación.
- ISO 1161: Especifica las dimensiones y requisitos para los agarres de esquina, que se relacionan con la compatibilidad de los sistemas de bloqueo.
Sistemas de seguridad reforzados (SECURA, cam/keeper reforzado)
Para aplicaciones exigentes y mayor protección contra entrada forzada, hay sistemas de mecanismos reforzados disponibles en el mercado:
- SECURA Cam/Keeper: Fabricados con calidades de acero superiores, paredes reforzadas, construcción diseñada para resistencia contra palancas, cortes e impactos.
- Lock Box: Cajas de seguridad reforzadas para candados con protección contra taladros y cortes.
Procedimiento de apertura y cierre del contenedor – paso a paso
Apertura del contenedor
- Control de seguridad: El contenedor debe estar sobre una superficie plana y consolidada. Inspeccione el área alrededor de las puertas.
- Extracción de candados y sellos: Retire el candado y el sello de transporte/aduanal.
- Comience con las puertas derechas: Las puertas izquierdas se superponen a las derechas – siempre abra primero las derechas.
- Libere los retenes: Levante los retenes en ambas manijas de las puertas derechas.
- Gire las manijas: Gire ambas manijas alejándose de las puertas; las levas se extraerán de los soportes.
- Abra las puertas derechas: Use las manijas como asas, abra las puertas.
- Repita para las puertas izquierdas.
Cierre del contenedor
- Puertas izquierdas primero: Cierre primero las puertas izquierdas.
- Asegure las puertas izquierdas: Gire las manijas, las levas se insertarán en los soportes, asegure los retenes.
- Cierre de puertas derechas: Luego cierre las puertas derechas.
- Asegure las puertas derechas: Gire las manijas, asegure los retenes.
- Bloqueo: Aplique el candado en la caja de seguridad, si es necesario, el sello de transporte.
Ventajas del sistema de cuatro barras
- Integridad estructural máxima: Ocho puntos de bloqueo garantizan una distribución uniforme de fuerzas, puertas y toda la pared trasera del contenedor.
- Alta seguridad: El sistema es difícil de superar, las variantes especiales reforzadas (SECURA) aumentan significativamente la protección.
- Estanqueidad y resistencia al polvo perfectas: Al comprimir el sello de goma alrededor de todo el perímetro, el interior está protegido incluso del agua de mar y el polvo.
- Larga vida útil y mantenimiento mínimo: Componentes de acero altamente resistente, diseñados para décadas de operación.
- Compatibilidad global: Según estándares ISO, conocido y operable en cualquier parte del mundo.
Comparación con sistemas alternativos
| Sistema | Barras de bloqueo | Puntos de bloqueo | Uso principal | Ventajas | Desventajas |
|---|---|---|---|---|---|
| Cuatro barras (ISO) | 4 | 8 | Transporte internacional, almacén | Máxima resistencia, seguridad, estándar | Mayor fuerza requerida para abrir |
| Tres barras | 3 | 6 | Almacenes estacionarios | Manipulación más rápida | Menos seguro, menor resistencia estructural |
| Easy Open | 1 (puertas derechas) | 2 | Retail, construcción, almacén personal | Mayor comodidad, apertura rápida | No apto para cargas pesadas, menor seguridad |
Problemas comunes y mantenimiento
| Problema | Causa/Prevención | Solución |
|---|---|---|
| Marco torcido/superficie desigual | El contenedor no está en un plano | Traslade a una base plana y consolidada |
| Corrosión de bisagra/mecanismo | Humedad, sal, mantenimiento descuidado | Lubricación regular, inspección, limpieza |
| Sello dañado | Edad, daño mecánico, radiación UV | Reemplace el sello con uno nuevo (EPDM, NBR) |
| Carga presiona las puertas | Aseguramiento inadecuado de la carga | Distribución y fijación correcta de la carga |
Consejos de mantenimiento:
- Aplique regularmente lubricante a las bisagras, manijas y guías de barras.
- Inspeccione el sello y reemplácelo si está dañado.
- Después de cada transporte, inspeccione el estado de las manijas y retenes.
Aspectos de seguridad y pruebas según ISO
- Resistencia mecánica de puertas: Probado con carga hasta 1,5 veces la capacidad nominal del contenedor.
- Estanqueidad: Probado con flujo de agua bajo presión mín. 1 bar alrededor del perímetro de la puerta.
- Resistencia a impactos y vibraciones: Verificación de la integridad de los puntos de bloqueo después de sacudidas de transporte simuladas.
- Posibilidad de sellado y aseguramiento: Todas las manijas tienen orificios para sello/candado, cajas de seguridad (lock boxes) en contenedores nuevos.
Preguntas frecuentes (FAQ)
¿Por qué es necesario abrir primero las puertas derechas?
Las puertas derechas son «primarias» y su apertura es lo que libera la superposición de las puertas izquierdas. Este diseño aumenta la estanqueidad y la seguridad.
¿Cuál es la diferencia entre el sistema estándar y el reforzado (SECURA)?
El sistema reforzado utiliza piezas más fuertes, forjadas o fundidas, además con modificaciones de construcción contra palancas y cortes. Es adecuado para requisitos de seguridad aumentados.
¿Cuál es la vida útil del sistema de cuatro barras?
Con el mantenimiento adecuado (lubricación, inspección de sellos, prevención de corrosión) comúnmente supera los 20 años incluso en condiciones exigentes.
¿Cuál es el procedimiento si las puertas se atascan?
Verifique la base, el estado del mecanismo, aplique lubricante. En caso de daño mayor, contacte al servicio o a un especialista en contenedores.
¿Cuál es la resistencia al robo?
El sistema estándar con caja de seguridad y un candado de calidad es muy difícil de superar sin herramientas especializadas y ruido significativo.
La apertura estándar de cuatro barras de contenedor marítimo representa la excelencia en seguridad, integridad estructural y resistencia a influencias externas. Su construcción bien pensada, materiales robustos y estandarización global lo convierten en un elemento indispensable de la logística y el almacenamiento mundial. Comprender su funcionamiento, mantenimiento y parámetros de seguridad es clave para todos los que trabajan con contenedores – desde transportistas, almacenistas hasta empresas de construcción y usuarios de contenedores modificados.
