الأبعاد لمفتاح الجسر
في اللوجستيات العالمية ونقل الحاويات، حتى المكوّنات التي تبدو غير ملحوظة مثل موصل الجسر (المعروف بالكوكيز الجسرية أو مسمار التثبيت أو مشبك الحاوية) لها تأثير رئيسي على سلامة وكفاءة السلسلة بأكملها. يقدم هذا المقال نظرة شاملة على الأبعاد، التصميم، المواد، التركيب، الصيانة، المعايير والاستخدام العملي لموصلات الجسر، بما في ذلك المعلمات التقنية المحددة من الموردين الأوروبيين الرائدين.
ما هو موصل الجسر؟
موصل الجسر هو عنصر ربط قوي صُمم حصريًا لـ الربط الأفقي للحاويات النقلية. يتيح ربطًا ثابتًا وآمنًا لحاويتين من نوع ISO موضوعة بجانب بعضها (جانبًا إلى جانب) أو متتالية (نهاية إلى نهاية)، مما يضمن استقرارها أثناء النقل بالبحر أو السكك الحديدية أو في ساحات التخزين.
المبدأ الأساسي:
- تثبيت على عناصر الزاوية المعيارية (corner castings) التي هي جزء من كل حاوية ISO وفقًا للمعيار ISO 1161.
- آلية تسمح بالشد السريع وإفلات الربط باستخدام أدوات بسيطة.
مبدأ العمل والتصميم
موصل الجسر هو نتاج تصميم هندسي دقيق يجمع بين القوة والسهولة والعمومية.
المكوّنات الرئيسية:
| المكوّن | الوصف |
|---|---|
| خطافتان فولاديتان | مصممتان بأبعاد دقيقة لتدخل في فتحات الزاوية الجانبية. |
| جسم مركزي مع لولب | جزء مركزي ضخم يحتوي على قضيب لولبي بملف لليسار وملف لليمين على الجانبين، مما يسمح بسحب الخطافات معًا عند الدوران. |
| آلية دوران | يمكن تشغيلها باستخدام مفتاح قياسي 32 مم أو مفتاح قابل للتعديل من نوع “Bahco”. |
الوظيفة والميكانيكا:
- بعد إدخال الخطافات في عناصر الزاوية لحاويتين متجاورتين، يدور الجزء المركزي فتجذب الخطافات بعضها البعض، مما يربط الحاويتين بإحكام دون أي فراغ.
- تضمن الآلية ربطًا مشدودًا مسبقًا، قويًا جدًا ومقاومًا للشد والضغط والانزلاق.
- يسمح التصميم بإعادة الاستخدام المتكرر، والربط والفصل السريع حتى في الظروف الصعبة.

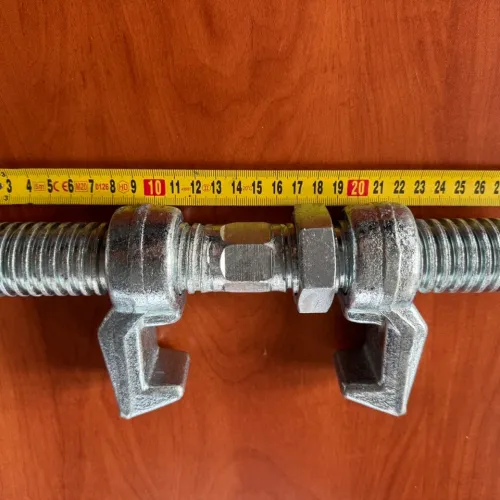

الأبعاد والمواصفات التقنية الرئيسية
فهم الأبعاد والمواصفات ضروري لاختيار صحيح واستخدام آمن.
خيارات الأبعاد والنطاق القابل للتعديل:
| النوع | الطول عند أقصى سحب | نطاق قابل للتعديل | الاستخدام |
|---|---|---|---|
| صغير | 260 مم | تقريبًا 179–259 مم | للحاويات المتجاورة مباشرة |
| كبير | 330 مم | نطاق أوسع (حتى حوالي 310 مم) | للفجوات بين الحاويات، مثل تلك الناتجة عن بنية السفينة |
المصدر: HZ Containers
المعلمات التقنية الإضافية:
| المعلمة | القيمة |
|---|---|
| الوزن | تقريبًا 3.5–7.4 كغ (حسب النوع) |
| المادة | فولاذ مطلق، غالبًا مطروق (قوة أعلى) أو صب (نسخة اقتصادية) |
| الطلاء السطحي | مجلفن بالغطس الساخن |
| الأدوات | مفتاح 32 مم / مفتاح قابل للتعديل (Bahco) |
| الحمولة القصوى (SWL) | 3.7–10 طن (القيم الشائعة، يجب التحقق من الشركة المصنعة) |
| الحد الأقصى للتحميل (MBL) | ≥100 kN (حوالي 10.2 طن) |
| الشهادات | DNV، ISO، Lloyd’s Register (تحقق من الشركة المصنعة) |
تفاصيل التصنيع والحماية:
- المطرقة مقابل الصب: موصلات الجسر المطروقة تتميز بمقاومة أعلى للإجهاد والعيوب الداخلية والتآكل – يفضَّل استخدامها في التطبيقات المكثفة والظروف القاسية.
- الطلاء المجلفن: حماية دائمة ضد المياه المالحة والطقس، وتلبي متطلبات العمر الطويل.
أنواع موصلات الجسر واستخداماتها
الأنواع القياسية:
- موصل جسر مشدود – الأكثر شيوعًا، حل عالمي للربط الأفقي لحاويات ISO (بما فيها الحاويات المخزنية، المبردة، السكنية والوحدات الخاصة).
الأنواع الخاصة:
- الإصدارات الممتدة – للحالات التي توجد فيها فجوة أكبر بين الحاويات.
- مصنوعة حسب الطلب – للتطبيقات غير التقليدية (المباني المعيارية، الكبائن المتنقلة، إلخ).
التمييز عن غيرها من عناصر الربط:
| العنصر | الاستخدام (الاتجاه) | الآلية | ملاحظة |
|---|---|---|---|
| موصل الجسر | أفقي | مشدود لولبي | للربط الجانبي بين الحاويات |
| Twistlock | عمودي | قفل دوار | لتكديس الحاويات |
| Lashing bar، السلاسل، D‑كروت | متنوع | ميكانيكي | لتثبيت شامل على السفينة |
أهميته في لوجستيات ونقل الحاويات
تعزيز السلامة:
- يقلل من خطر الانزلاق أو الانقلاب أو سقوط الحاويات في الظروف القاسية (الأمواج، الرياح، مناورات السفن).
- يحمي الحمولة والسفينة من حوادث السلاسل.
سلامة البنية التحتية للتكديس:
- يوزع القوى الجانبية بين الأكوام المتجاورة، خصوصًا في الطوابق العليا حيث تكون الاستقرار أكثر تعرضًا للخطر.
تحسين استغلال المساحة:
- يسمح بارتفاع وتكثيف تكديس الحاويات، مما يزيد من سعة السفن وكفاءة التخزين.
الاستخدام خارج النقل:
- في المباني المعيارية، المكاتب المؤقتة، المخازن، المنازل السكنية – يضمن موصل الجسر وصلات صلبة بين الوحدات.
التركيب والصيانة
خطوات التركيب:
- الفحص البصري – استبعاد القطع التالفة أو المشوهة أو المتعرضة للصدأ.
- تحضير الحاويات – تنظيف عناصر الزاوية، وضع الحاويات على المسافة المطلوبة.
- إدخال الخطافات – في فتحات الزاوية الجانبية لكل حاوية.
- الشد – باستخدام مفتاح 32 مم أو Bahco حتى يصبح الربط صلبًا دون فراغ.
- العدد – عادةً 4 موصلات جسر لربط حاويتين (2 أعلى، 2 أسفل).
الصيانة الموصى بها:
- فحص دوري ضمن جداول الصيانة للتحقق من جميع عناصر الربط.
- تشحيم آلية اللولب بمواد تشحيم مقاومة للماء (للوقاية من الانسداد وحماية من الملح).
- التخزين بعد الاستخدام: تنظيف، حماية من الصدمات، وتخزين في مكان جاف.
المعايير والشهادات والتوصيات الفنية
المعايير الدولية:
- ISO 1161 – معيار عناصر الزاوية (corner castings) للحاويات.
- EN 12079، DNV 2.7‑1 – معايير الحاويات النقلية والملحقات.
- شهادات Lloyd’s Register، DNV، Bureau Veritas – يفضَّل التحقق منها عند اختيار موصلات الجسر للنقل البحري.
نصائح الخبراء:
- اختر دائمًا موصلات الجسر ذات الحمولة المعلنة والشهادة المعتمدة.
- للاستخدام المكثف والظروف القاسية، يفضَّل النسخة المطروقة على النسخة المصبوبة.
مصطلحات ذات صلة في مجال الحاويات
- Corner casting (عنصر الزاوية) – كتلة فولاذية معززة في زوايا الحاوية، أساسية للمعالجة والربط.
- Twistlock (قفل دوار) – للربط العمودي بين الحاويات، ضروري للتكديس.
- Container lashing (تثبيت الحاوية) – مصطلح عام لجميع تقنيات وملحقات تثبيت الحاويات.
- Lashing bar، السلاسل – لتثبيت الحاويات على متن السفينة.
- Depot stacker – جهاز متخصص لمعالجة وتكديس الحاويات في المستودعات.
الأسئلة المتكررة
ما المفتاح الذي أحتاجه لتثبيت موصل الجسر؟
الأكثر شيوعًا هو مفتاح 32 مم أو مفتاح قابل للتعديل من نوع Bahco.
ما هي عمر موصل الجسر؟
مع الصيانة السليمة (التشحيم، الحماية من الصدأ) واستخدام مواد عالية الجودة، يمكن أن يتجاوز عمره 10 سنوات.
هل يمكنني استخدام موصل الجسر عموديًا؟
لا، موصلات الجسر مخصصة للربط الأفقي فقط. للربط العمودي استخدم الـ Twistlock.
