Ανταλλακτικό για την πόρτα του ναυτιλιακού κοντέινερ αριθ. 9 – Retainer Plate – πλάκα ασφαλείας

Τι είναι η Retainer Plate (πλάκα ασφαλείας) στα μεταφορικά κοντέινερ;

Retainer Plate, στα ελληνικά συχνά αποκαλούμενη πλάκα ασφαλείας, συστήριξη λαβής ή πλάκα συγκράτησης, είναι ένα βασικό ανταλλακτικό τοποθετημένο στις πόρτες του μεταφορικού κοντέινερ. Η κύρια λειτουργία της είναι να κλειδώνει τη λαβή (χειρολαβή) του μηχανισμού κλειδώματος της πόρτας σε κλειστή και ασφαλή θέση. Με αυτόν τον τρόπο αποτρέπει την αυτόματη αποδέσμευση ή το μερικό άνοιγμα της πόρτας κατά τη μεταφορά, τη χειρισμό ή την αποθήκευση.

Η Retainer Plate, αν και μικρή, αποτελεί κρίσιμο στοιχείο ασφαλείας για όλα τα τυπικά ISO κοντέινερ. Οι περισσότερες πόρτες των μεταφορικών κοντέινερ είναι εξοπλισμένες με δύο έως τέσσερις τέτοιες πλάκες – συνήθως δύο ανά φύλλο. Χωρίς τη σωστή λειτουργία τους, δεν θα ήταν δυνατόν να εξασφαλιστεί η ασφαλής κλείσιμο του κοντέινερ, θέτοντας σε κίνδυνο τόσο το φορτίο όσο και την ασφάλεια κατά τη χειρισμό.

Κατασκευή και λειτουργία στο σύστημα πόρτας του κοντέινερ

Η Retainer Plate αποτελεί μέρος ενός μεγαλύτερου κατασκευαστικού συνόλου – Door Lock Handle Assembly (Σύστημα χειρολαβής κλειδώματος πόρτας). Αυτός ο μηχανισμός περιλαμβάνει:

Σχέδιο διαδικασίας κλειδώματος πόρτας

1. Ο χειριστής κλείνει την πόρτα, πιάνει τη λαβή (door handle) και την περιστρέφει, με αποτέλεσμα η κλειδωτική ράβδος (locking bar) να ενσωματώνει τις κάμερες στους κρατήρες του πλαισίου του κοντέινερ.
2. Η λαβή πιέζεται προς τα κάτω στο χώρο της πλάκας ασφαλείας (retainer plate).
3. Πάνω από τη λαβή τοποθετείται η συσπαστική κλειδαριά (retainer catch), η οποία κρατά τη λαβή στην κλειστή θέση.
4. Για μέγιστη ασφάλεια μπορεί να προστεθεί κλειδαριά κρεμασμένη ή τελωνειακό σφράγισμα.

Σημασία της Retainer Plate στην πρακτική μεταφοράς

• Πρόληψη αυτόματου ανοίγματος: Κατά τη θαλάσσια μεταφορά τα κοντέινερ εκτίθενται σε έντονες δονήσεις, κτυπήματα και κρούσεις. Χωρίς λειτουργική πλάκα ασφαλείας η λαβή μπορεί να «προσκυλήσει» και η πόρτα να ανοίξει ακούσια.
• Προστασία από μη εξουσιοδοτημένη είσοδο: Η πλάκα ασφαλείας, σε συνδυασμό με την κλειδαριά, δυσκολεύει σημαντικά το βίαιο άνοιγμα της πόρτας.
• Τυποποίηση: Λόγω των τυποποιημένων διαστάσεων και οπών τοποθέτησης, η Retainer Plate μπορεί να αντικατασταθεί εύκολα οπουδήποτε στον κόσμο.

Τύποι και παραλλαγές Retainer Plate

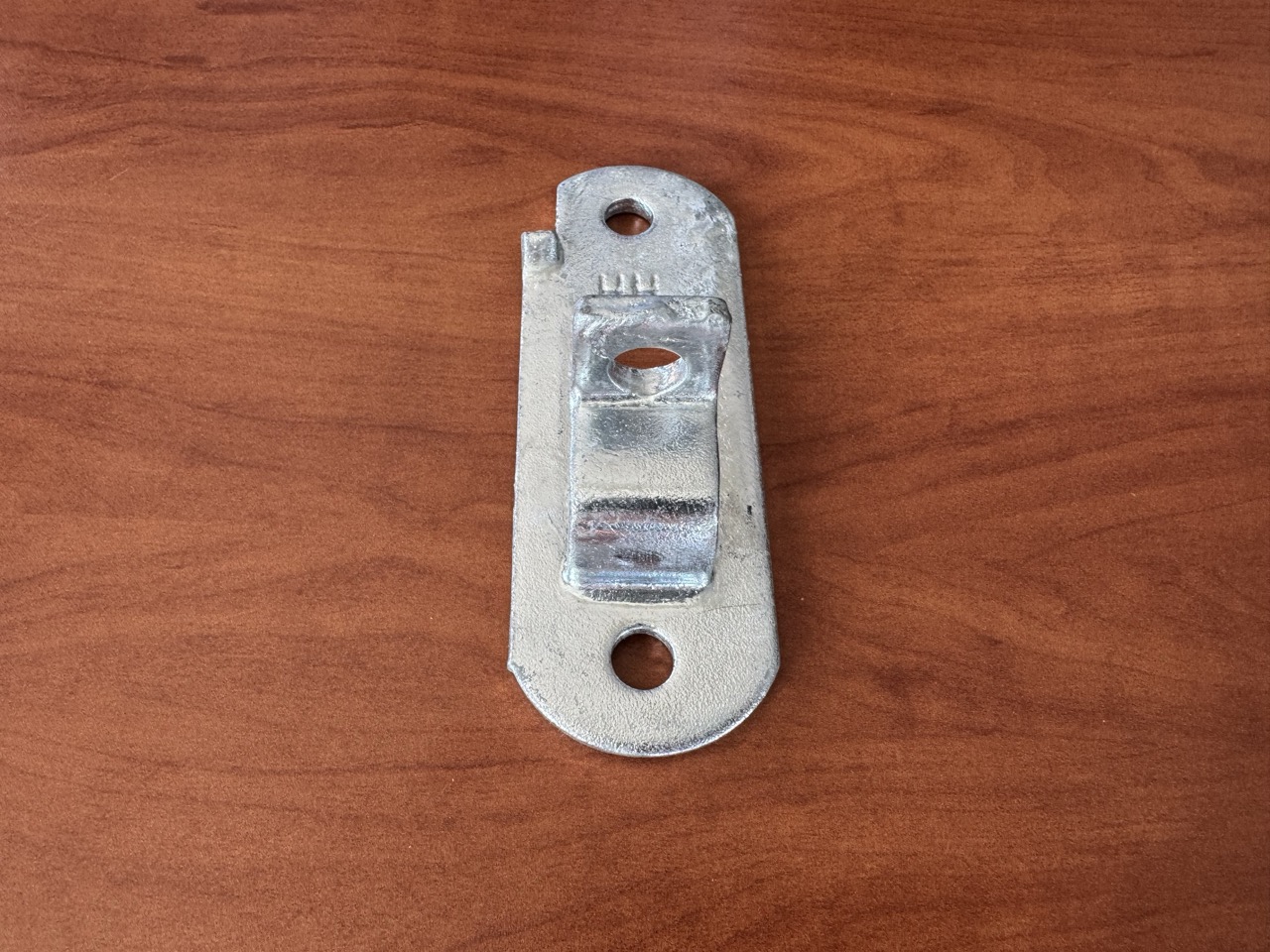

1. Κοσμημένες πλάκες ασφαλείας (Forged Lever Retainer Plate)

• Κατασκευή: Κοσμήματα υψηλής θερμοκρασίας για μέγιστη αντοχή και ανθεκτικότητα σε παραμόρφωση.
• Χρήση: Κατάλληλο για κοντέινερ που υπόκεινται σε ακραίες φορτίσεις, στρατιωτικά κοντέινερ, ειδικές λογιστικές εφαρμογές.
• Πλεονεκτήματα:
  • Εξαιρετική διάρκεια ζωής και ανθεκτικότητα
  • Ανθεκτικότητα σε σπασίματα, κάμψη και φθορά
• Μειονεκτήματα: Υψηλότερο κόστος αγοράς, μεγαλύτερο βάρος

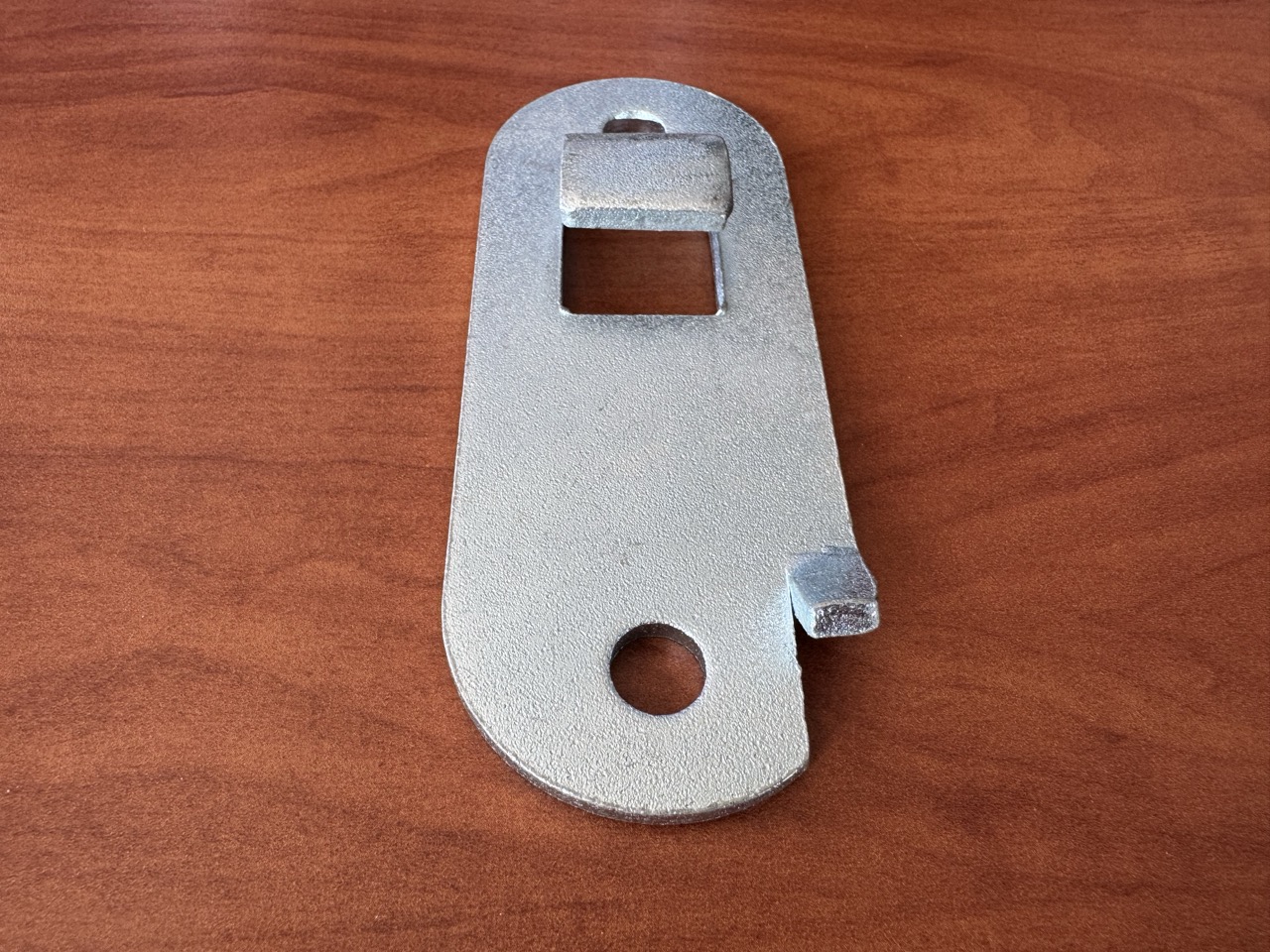

2. Πιεστές/Επίπεδες πλάκες ασφαλείας (Pressed/Flat Lever Retainer Plate)

• Κατασκευή: Πίεση από χάλυβα φύλλου, διαδικασία ταχύτερη και φθηνότερη.
• Χρήση: Τυπικά ξηρά (dry) κοντέινερ, αποθήκες.
• Πλεονεκτήματα:
  • Χαμηλότερο κόστος
  • Επαρκής αντοχή για καθημερινή χρήση
  • Εύκολη εγκατάσταση
• Μειονέκτημα: Λιγότερο κατάλληλο για ακραίες φορτίσεις

Σύγκριση τύπων

Υλικό, επιφάνεια και τεχνικές προδιαγραφές

Υλικό

• Το πιο συχνά χρησιμοποιούμενο είναι γαλβανισμένος χάλυβας (ζεστό βυθισμένο γαλβανισμό) που προσφέρει υψηλή αντοχή στη διάβρωση.
• Σε προνομιακά μοντέλα μπορεί να βρεθεί κολώδες χάλυβα ή κράματα με υψηλότερη μηχανική αντοχή.
• Το υλικό πρέπει να αντέχει επαναλαμβανόμενη μηχανική καταπόνηση και αντίξοες καιρικές συνθήκες.

Επικάλυψη

• Ζεστό βυθισμένο γαλβανισμό – προστασία κατά της οξείδωσης και παρατεταμένη διάρκεια ζωής.
• Άλλες δυνατότητες: σκόνη βαφή, ηλεκτρολυτικό γαλβανισμό (λιγότερο συχνά).

Διαστάσεις και βάρος

• Τυπικές διαστάσεις για τις πιεστές πλάκες:
  • Μήκος: 130 mm
  • Πλάτος: 46 mm
  • Πάχος: 5,5 mm
  • Βάρος: περίπου 0,23 kg
  • Απόσταση οπών σύμπτυξης σύμφωνη με τα πρότυπα ISO.
• Κοσμημένες πλάκες: Οι διαστάσεις μπορεί να διαφέρουν ελαφρώς ανά κατασκευαστή.

Συμβατότητα:
Οι πιεστές πλάκες δεν προορίζονται για χρήση με κοσμημένο υλικό και αντίστροφα. Κατά την αντικατάσταση πρέπει να διατηρείται ο τύπος του αρχικού μηχανισμού.

Εγκατάσταση, αντικατάσταση και συντήρηση

Εγκατάσταση

• Εύκολη και γρήγορη τοποθέτηση – συνήθως με βίδες ή καρσάκια στα προετοιμασμένα οπές του φύλλου της πόρτας.
• Η αντικατάσταση διαρκεί λίγα λεπτά με το κατάλληλο εργαλείο.

Συντήρηση

• Τακτικός έλεγχος σφιχτισμού βιδών/καρσάκια.
• Έλεγχος διάβρωσης και μηχανικής φθοράς τουλάχιστον 1 φορά ετησίως, ιδανικά κατά κάθε επιθεώρηση του κοντέινερ.
• Λιπάνισμα των κινητών μερών της κλειδαριάς (retainer catch).

Συχνές βλάβες και φθορές

Προτεινόμενες επισκευές

• Εξίσωση: Εφικτή μόνο για ελαφρώς καμπυλωτές πλάκες χωρίς ρωγμές.
• Αντικατάσταση: Για σοβαρότερες βλάβες ή έντονη διάβρωση η ασφαλής λύση είναι η πλήρης αντικατάσταση του εξαρτήματος.
• Λιπάνισμα: Ιδιαίτερα για τις περιστροφικές κλειδώσεις ώστε να αποφεύγεται το κλείσιμο.

Αγορά ανταλλακτικών:
Τα σύγχρονα ηλεκτρονικά καταστήματα επιτρέπουν γρήγορη επιλογή και παραγγελία – απλώς προσθέστε το επιθυμητό εξάρτημα στο καλάθι. Τα ανταλλακτικά είναι συνήθως σε απόθεμα λόγω υψηλής ζήτησης και τυπικών διαστάσεων.

Νομική και ασφαλιστική σημασία

• Τυποποίηση: Η Retainer Plate υπόκειται σε πρότυπα ISO 6346 και σχετικές τεχνικές προδιαγραφές για τα συστήματα πόρτας των κοντέινερ.
• Τελωνειακά σφραγίσματα: Η πλάκα ασφαλείας αποτελεί βασικό σημείο για την τοποθέτηση σφραγίδων και κλειδαριών, όπως απαιτείται από τις διεθνείς κανονιστικές οδηγίες.
• Ασφάλιση: Η λειτουργικότητα του συστήματος κλειδώματος είναι προϋπόθεση για την ισχύ των περισσότερων ασφαλιστηρίων καλύψεων φορτίου.

Εφαρμογές πέρα από τη συμβατική μεταφορά – μετατροπές και ειδική χρήση

Η Retainer Plate είναι κρίσιμη και για τις μετατροπές κοντέινερ (container conversion) σε γραφεία, καφετέριες, κινητά εργαστήρια ή κατοικίες. Σε αυτές τις περιπτώσεις εξασφαλίζει όχι μόνο την προστασία του εμπορεύματος αλλά και την ασφάλεια των χρηστών.

Πρακτικά παραδείγματα

• Κοντέινερ ταμειακών μηχανών: Απαιτείται αυξημένη ασφάλιση.
• Κινητά μπαρ/καταστήματα: Προστασία εμπορευμάτων κατά τη νυχτερινή στάση.
• Κοντέινερ για κοινωνική στέγαση: Προστασία προσωπικής περιουσίας και ασφάλεια των κατοίκων.

Συχνές ερωτήσεις

Πώς μπορώ να καταλάβω αν η πλάκα ασφαλείας είναι φθαρμένη;
Ορατές ρωγμές, κάμψη, χαλαρή στερέωση ή έντονη διάβρωση αποτελούν σαφή σήματα για αντικατάσταση.

Μπορώ να αντικαταστήσω μόνο τη πλάκα ασφαλείας ή χρειάζεται ολόκληρη η λαβή;
Στις περισσότερες περιπτώσεις αρκεί η αντικατάσταση της πλάκας, εφόσον το υπόλοιπο μηχανισμό είναι σε καλή κατάσταση.

Ποια είναι η διάρκεια ζωής μιας πλάκας ασφαλείας;
Με τυπική χρήση και τακτική συντήρηση, υπερβαίνει τα 10 έτη· σε ακραίες συνθήκες (θαλασσινό αλάτι) είναι μικρότερη.

Πού μπορώ να αγοράσω αυθεντικό ή συμβατό εξάρτημα;
Σε εξειδικευμένα ηλεκτρονικά καταστήματα (π.χ. Universal Containers, Seabox Depot), προμηθευτές εξαρτημάτων κοντέινερ ή μεγάλα σιδηροπωλεία.

Χρειάζεται να χρησιμοποιήσω αυθεντικό εξάρτημα ή αρκεί ένα γενικό;
Σημαντικό είναι να τηρηθούν οι διαστάσεις, ο τύπος (πιεσμένος/κοσμημένος), το υλικό και η συμβατότητα με τη λαβή και την κλειδαριά.

Συνοπτικά οφέλη μιας ποιοτικής πλάκας ασφαλείας

• Εξασφαλίζει ασφαλή κλείσιμο της πόρτας του κοντέινερ
• Προστατεύει το φορτίο από κλοπή και ζημιά
• Αντέχει σε ακραίες συνθήκες (διάβρωση, δονήσεις, κρούσεις)
• Εύκολη αντικατάσταση χάρη στην τυποποίηση
• Απαραίτητη για την τήρηση νομικών και ασφαλιστικών απαιτήσεων

Αριθμός καταλόγου:

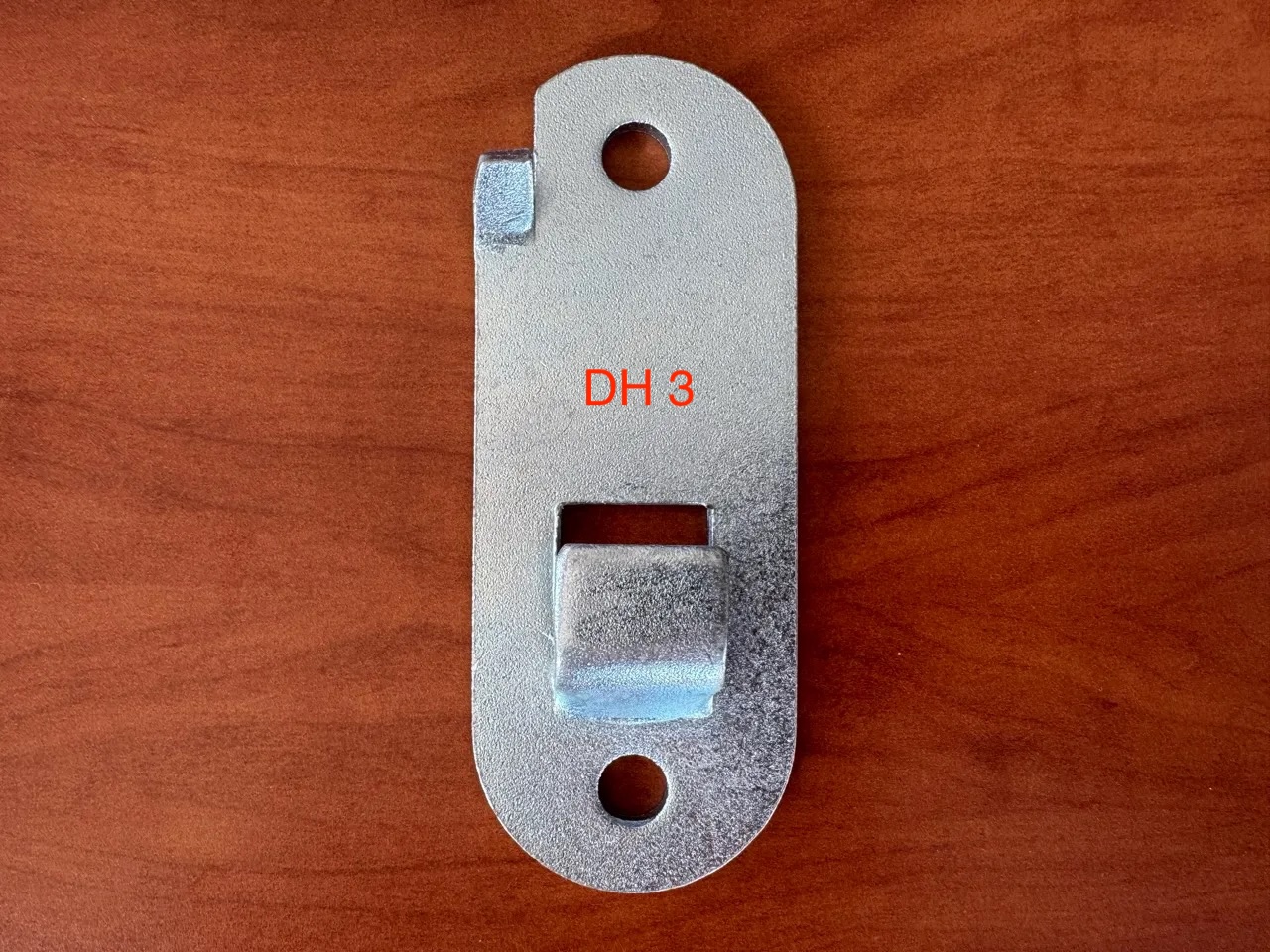

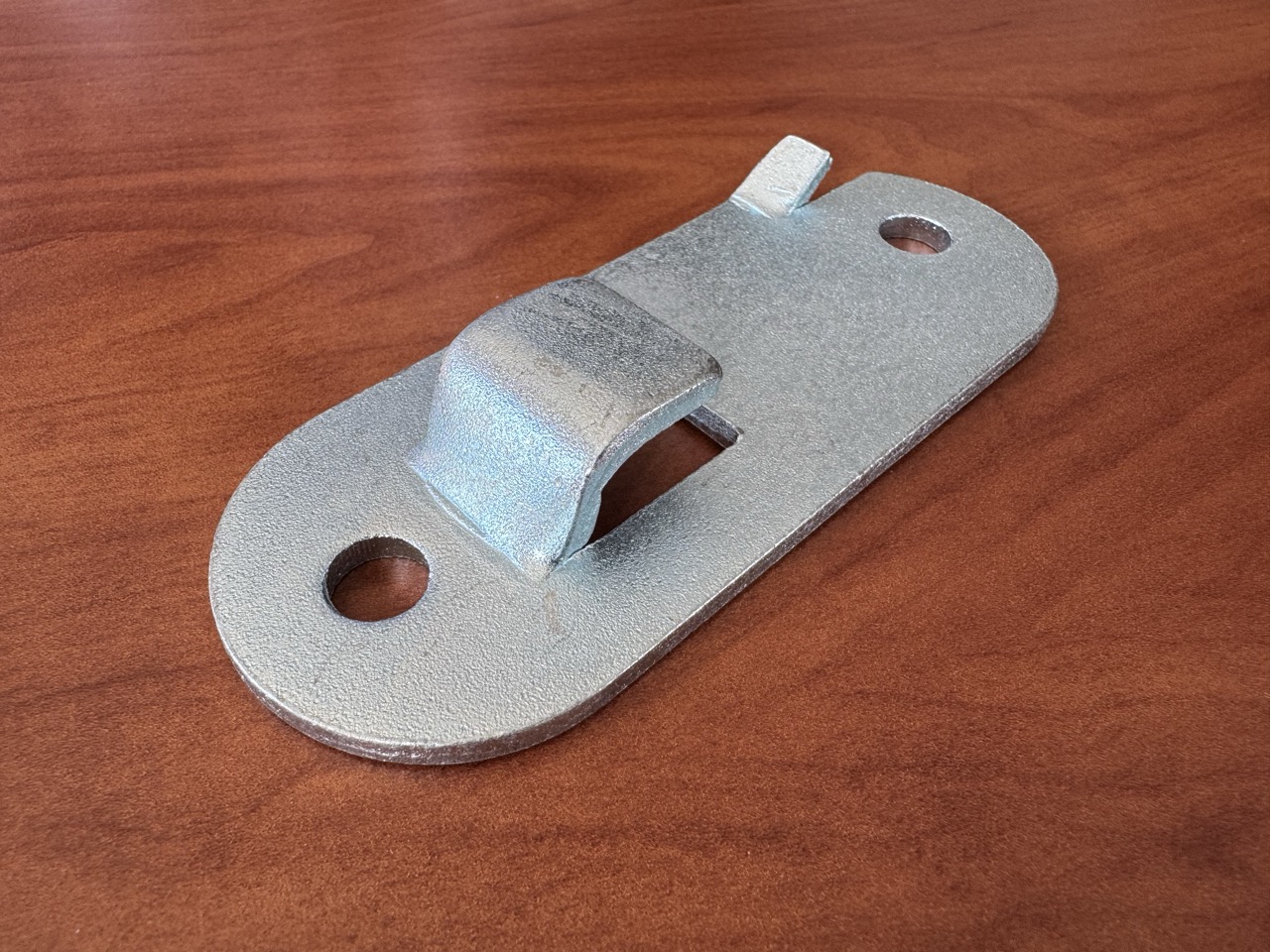

Retainer Plate DH3 – HZ000081

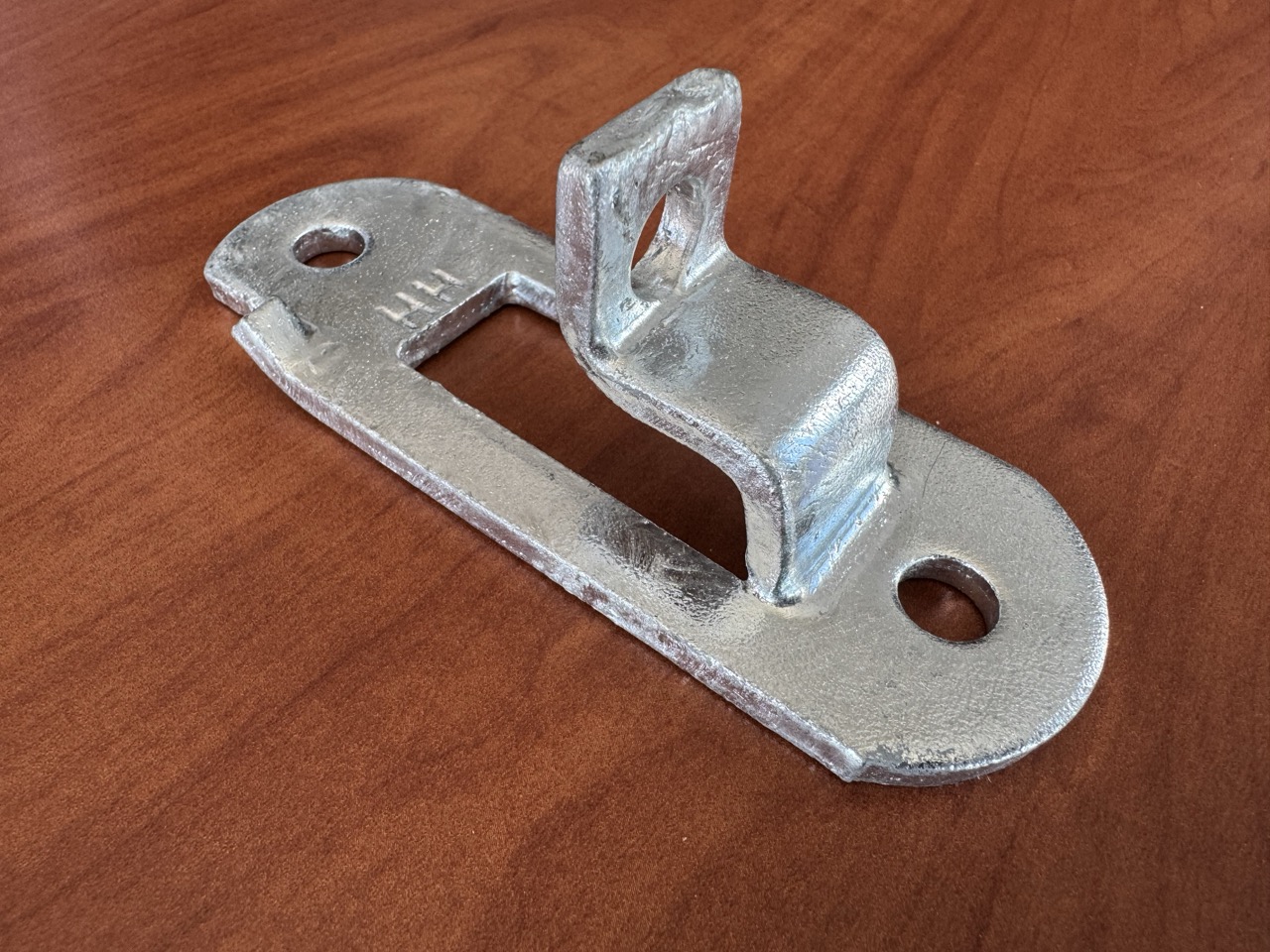

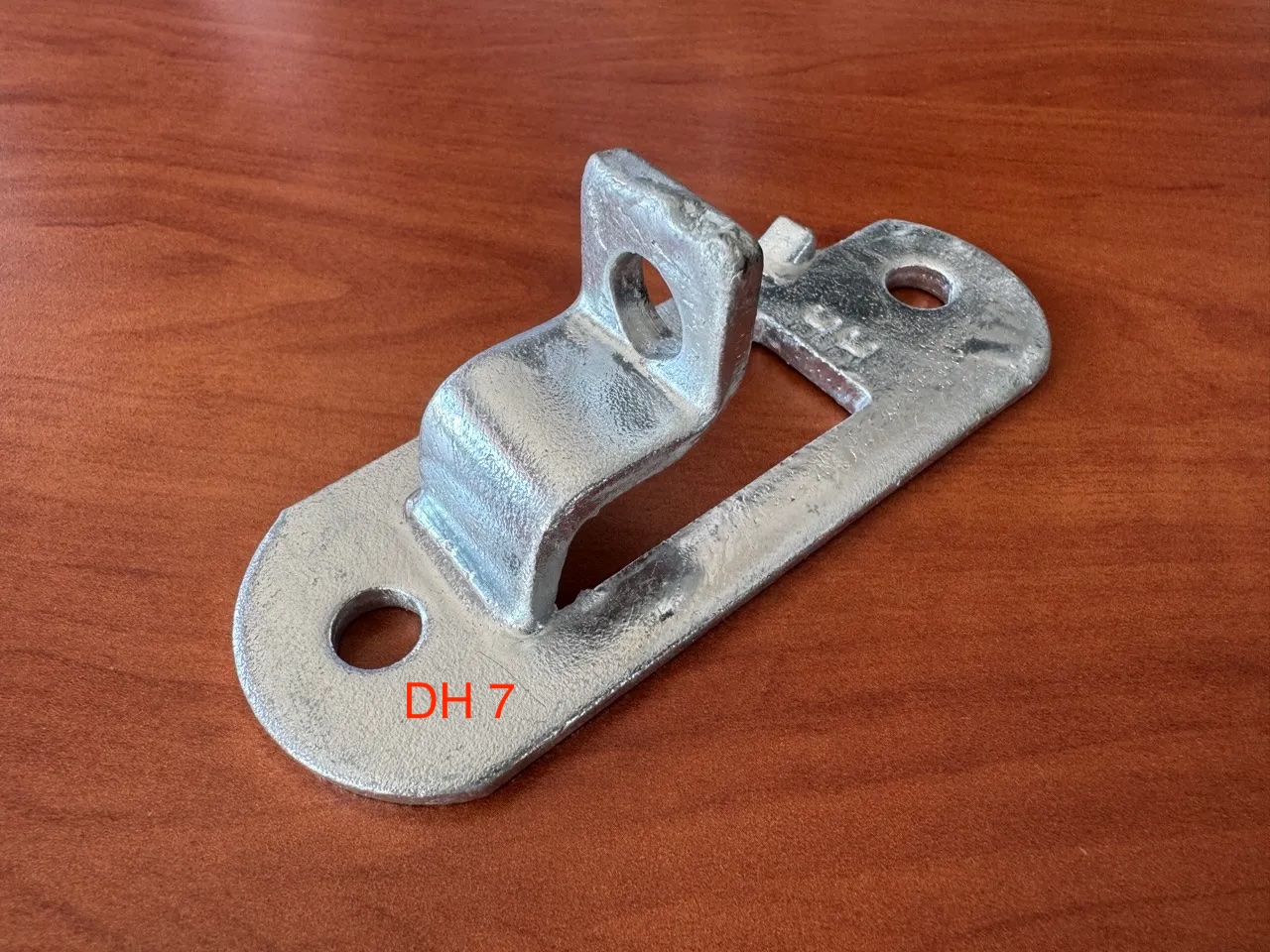

Retainer Plate DH7 – HZ000082

Τιμή και αποστολή

Η τιμή αναγράφεται για ένα τεμάχιο χωρίς αποστολή. Δυνατότητα αποστολής με μεταφορική εταιρεία ή παραλαβή προσωπικά στην αποθήκη μας στο Třebíč, Τσέχια. Η τιμή αποστολής εξαρτάται από την ποσότητα και τη χώρα προορισμού. Αποστέλλουμε μόνο εντός Ευρώπης.

Σε περίπτωση ενδιαφέροντος παρακαλούμε αποστείλετε αίτηση με τον αριθμό τεμαχίων μέσω της παρακάτω φόρμας.
Πάντα δηλώστε και αριθμό τηλεφώνου, χώρα, πόλη + ταχυδρομικό κώδικα για τον υπολογισμό κόστους αποστολής.
Θα σας στείλουμε ολοκληρωμένη προσφορά συμπεριλαμβανομένης της αποστολής.

Προσφέρουμε όλα τα ανταλλακτικά για ναυτικά κοντέινερ. Τα ανταλλακτικά είναι σε απόθεμα και αποστέλλονται άμεσα. Μεγαλύτερες ποσότητες διατίθενται κατόπιν αιτήματος.

Οι πληροφορίες, υπηρεσίες, τιμές κ.λπ. ενδέχεται να διαφέρουν. Η τιμολόγηση είναι ενδεικτική· χρεώνουμε πάντα βάση των πραγματικών εξόδων.
